«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 48 )

U-образные трубки увеличивают и массу аппарата, так как они занимают больше места, чем прямые, рядом в одной крышке.

  .Конденсатор.

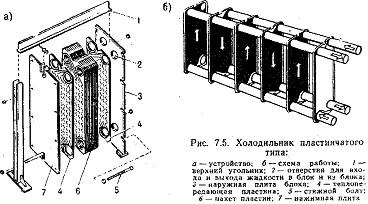

Холодильник пластинчатого типа.

Из-за того что приводные электродвигатели компрессоров работают на переменном токе и имеют постоянную частоту вращения, для уменьшения подачи применяют различные виды устройств, разгружающих цилиндры компрессора. Такое устройство осуществляет удержание всасывающих клапанов ком­прессора в открытом положении.

Конденсаторы.

Как отмечалось, большинство конденсаторов выполняются кожухотрубными и охлаждаются водой. Типичный современный конденсатор показан на рис. 9.3. Здесь видно, что холодильный агент проходит снаружи трубок, а охлаждающая вода движется внутри них. В конденсаторе, охлаждаемом заборт­ной водой, предусматривается двухходовое движение воды. Обслу­живание водяной части конденсатора осуществляется в соответ­ствии с рекомендациями, приведенными для охладителей в гл. 7. У конденсаторов, имеющих длину 3 м и более, предусматривают двойной выход жидкого агента, с тем чтобы обеспечить беспере­бойное поступление жидкости в систему во время качки судна.

Испарители. Испарители делятся на два вида: испарители не­посредственного охлаждения, в которых холодильный агент ох­лаждает непосредственно воздух, и кожухотрубный, в котором вода охлаждает  агент охлаждает хладоноситель.

4. Классификация огнестойких и огнезадерживающих конструкций. Требования, предъявляемые к этим конструкциям

Противопожарные конструкции на судах подразделяются на конструкции типов А, В, С.

Огнестойкие конструкции, или конструкции типа А - это конструкции, которые образованы переборками или палубами и которые должны быть:

должны соответствовать классу переборки; изготовлены из стали или из другого равноценного материала; достаточно жёсткими. изготовлены так, чтобы предотвратить прохождение через, них дыма пламени до конца 60 минут стандартного испытания огнестойкости изолирование негорючими материалами так, что бы средняя температура на стороне,

противоположной огневому воздействию повышалось более, чем на 139°С по сравнению с первоначальной; при этом температура в любой точке, включая любое соединение, не должна повышаться более, чем на 180°С по сравнению с первоначальной.

В зависимости от времени, в течение которого обеспечивается соблюдение указанного перепада температур в процессе стандартного испытания огнестойкости, конструкциям присваивается следующие обозначения:

А-60 - в течение 60 минут, А-30 - в течение 30 минут, А-15 - в течение 15 минут, А-0 - в течение 0 минут.

В местах соединения металлические конструкции типа А с металлическими палубами, переборками, бортами и набором корпуса, а также в местах прохода через металлическую основу конструкции типа А труб, кабелей, каналов вентиляции (если эти конструкции подходят впритык к металлической основе конструкции типа А) для уменьшения теплопередачи должна быть предусмотрена изоляция примыкающих конструкций негорючими материалами с одной или с двух сторон конструкции типа А общей протяженностью не менее 500 мм. Протяженность может быть уменьшена в том случае, если стандартными огневыми испытаниями будет доказана возможность изоляции на меньшем расстоянии.

Огнезадерживающие конструкции, или конструкции типа В, - это конструкции, которые образованы переборками, палубами, подволоками или зашивками и которые должны быть:

целиком, изготовлены из негорючих материалов; изготовлены, так, - чтобы они сохраняли непроницаемость для пламени в течение 30 минут стандартного испытания огнестойкости; снабжены изоляцией такой толщины, чтобы средняя температура поверхности, противоположной, огневому воздействию, не повышалась более, чем на 139°С по сравнению с первоначальной и в любой точке, включая любое соединение, не повышалась более, чем на 225°С по сравнению с первоначальной при воздействии пламени с любой стороны.

В зависимости от времени, в течение которого обеспечивается соблюдение указанного перепада, температур в процессе стандартного испытания огнестойкости, конструкциям Закрытия проемов дверей, шахт, сходов и других отверстий в противопожарных переборках

Все закрытия в противопожарных переборках должны соответствовать и обеспечиваться надежными устройствами закрытия, а двери – автоматическими.

Билет №5

  1. Суднові вентилятори. Призначення, конструкції, принцип дії та експлуатація.

  2. Дросельні устройства гідравлічних систем. Конструкція, принцип дії.

  3. Експлуатація паливних та мастильних систем. Призначення. ПТЕ.

  4. Вимоги Конвенції СОЛАС – 74 до системи піногасіння.

1.Вентиляторы применяют на судах для подачи воздуха в топки паровых котлов,  вентиляции МКО, трюмов и других грузовых помещений, служебных и жилых помещений.

Вентиляторы бывают:

центробежные и осевые.

Вентиляторы делят на:

высокого давления        3-15 кПа  - Центробежные вентиляторы среднего давления        1 - 3 кПа  - Центробежные вентиляторы низкого давления        до 1  кПа  - Осевые вентиляторы. Расход воздуха у вентиляторов от 2 до 180  м 3 мин -1. Частота вращения от 1000 до 5000 об/мин. Потребляемая мощность от 0.05 до 135 кВт.

Вследствие малой плотности перемещаемой среды, вентиляторы выполняются с радиальными лопатками и с лопатками загнутыми вперёд.

Последние создают в 2-3 раза более высокий напор, чем вентиляторы с лопатками загнутыми назад, но имеют меньший КПД. Промежуточное положение занимают вентиляторы с радиальными лопатками.

Центробежный и осевой вентиляторы:

Центробежный вентилятор

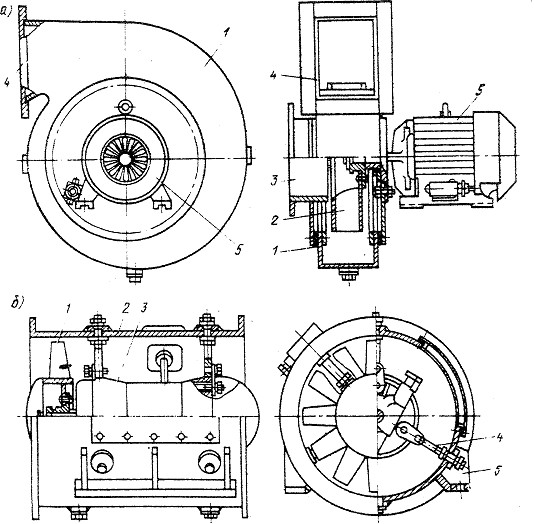

Воздух, проходящий через всасывающий патрубок 3, поступает на лопатки 2 колеса вентилятора (рис. 27.а). При вращении колеса, вследствие силового воздействия лопаток на воздух, воздух приобретает окружную скорость вращения вокруг оси колеса, относительную скорость вдоль профиля лопатки и абсолютную скорость, полученную как результат геометрического сложения окружной и относительной скоростей. При движении в межлопаточном пространстве от окружности входных кромок до окружности выходных кромок лопаток колеса, воздуху передаётся энергия двигателя 5, подведённая к колесу вентилятора. Таким образом, вышедший с колеса поток воздуха поступает в неподвижную спиральную камеру 1, где вследствие снижения скорости будет происходить преобразование динамического напора в статический, чем достигается величина статического напора воздуха при выходе из вентилятора.

Осевые вентиляторы

Воздух, всасываемый через патрубок поступает к рабочему колесу 1, идёт вдоль его оси, проходит между лопастями колеса и затем поступает в нагнетательный патрубок и выходит наружу (рис. 27.б). Осевые вентиляторы создают незначительный напор, поэтому на судах их применяют для вентиляции трюмов, жилых и служебных помещений.

Эксплуатация вентиляторов.

Подача (расход) воздуха вентилятором Q изменяется прямо пропорционально изменению частоты вращения n, т. е.:

Q2/Q1 = n2/n1

Напор (давление) Н, создаваемый вентилятором, изменяется прямо пропорционально частоте вращения n в квадрате, т. е.:

H2/H1 = n22/n21

Мощность N, потребляемая  вентилятором, изменяется прямо пропорционально частоте вращения n в кубе, т. е.:

N2/N1 = n32/n31

  Исходя из приведенных соотношений, при эксплуатации вентиляторов следует регулировать их подачу изменением частоты вращения лопастного колеса.

При подготовке вентилятора к пуску необходимо снять крышку со стороны притока воздуха. Вентиляторы с большим расходом воздуха рекомендуется пускать при открытой заслонке.

  При подготовке вентилятора к работе после монтажа или ремонта, необходимо проверить отсутствие на лопастях трещин, вмятин, прогиба, ослабления посадки колеса.

  Во время работы вентилятора нельзя допускать ударов и толчков по кожуху вентилятора во избежание вмятин и перекосов, которые приводят к задеванию рабочего колеса за кожух и выводу его из строя.

  Причинами малой подачи воздуха могут быть: неправильное положение заслонок, засорение и неплотность в воздуховодах, недостаточная частота вращения или неправильное направление вращения рабочего колеса.

  При появлении стуков и ударов, увеличении вибрации, вентилятор останавливают. В момент остановки следует прослушивать механизм вентилятора, чтобы убедиться в отсутствии шумов, стуков и задевания.

При аварийной остановке вентилятора следует проверить крепление вентилятора, состояние амортизаторов и муфт, крепление рабочего колеса и его балансировку, отсутствие посторонних предметов внутри вентилятора.

2.Дроссельные устройства

Дроссельные устройства в гидроприводах применяются для ограничения или регулирования расхода жидкости и представляют собой гидравлические сопротивления. Дроссельными устройствами могут быть нерегулируемые гидравлические сопротивления, или гидравлические демпферы, и регулируемые гидравлические сопротивления (дроссели).

Гидравлические демпферы применяются для стабилизации работы аппаратуры и механизмов гидроприводов за счет дросселирования жидкости при колебаниях давления в нестационарных процессах.

Дроссели, рис.5.12, предназначены для регулирования расхода жидкости посредством изменения величины проходного сечения щели. Дроссельное регулирование гидроприводов - один из распространенных способов регулирования гидродвигателей малой мощности.

При прохождении жидкости через щель дросселя часть располагаемой энергии жидкости теряется на преодоление сопротивления щели, что приводит к снижению скорости гидродвигателя.
