«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 19 )

Коэффициент продувания ВОУ паротурбинных судов Еп=1/2.

Теплоходов (утилизационные установки) Еп=2/3.

Регулирование режима работы ВОУ

  Поддержание температурного режима и в частности разности to греющей среды и вторичного пара ∆ t одно из важнейших условий нормальной работы ВОУ.

  Эта величина  tа также производительность ВОУ возрастают с увеличением средней to греющей воды или пара и с понижением  Р в конденсаторе, когда соответственно снижается to вторичного пара. Возрастание ∆t вызывает повышение влажности вторичного пара и увеличение солености дистиллята.

  К важнейшим показателям режима ВОУ относятся её производительность, солёность приготовляемого дистиллята, а также показатели, характеризующие режим питания и продувания.

1) В установках с испарителями поверхностного типа на солёность дистиллята оказывает влияние средняя разность to греющей воды и кипящего рассола. Чем больше эта разность, тем более бурное кипение, больше влажность получаемого пара, т. е. унос рассола паром и следовательно выше солёность приготовляемого дистиллята.

2) В установках с камерами испарения бесповерхностного типа на солёность дистиллята влияет разность to рассола, поступающего в камеру и to насыщения пара. Чем больше эта разность, тем выше солёность приготовляемого дистиллята.

  Следовательно, с увеличением разности to греющей среды и кипящего рассола в ВОУ поверхностного типа, так же как с повышением разности to рассола поступающего в камеру и to насыщения пара в ВОУ с камерами бесповерхностного типа, производительность возрастает.

  Таким образом, чем с большей производительностью эксплуатируется ВОУ, тем выше солёность приготовляемого в ней дистиллята и наоборот.

  Производительность ВОУ определяется по показанию расходомера, установленного на напорной магистрали дистилляционного насоса.

  Солёность приготовляемого дистиллята контролируется по показаниям автоматически действующих соленомеров, систем защиты и сигнализации.

  Солёность дистиллята периодически контролируется в судовой лаборатории путем анализа проб на содержание хлоридов, отбираемых из напорной магистрали дистилляционного насоса.

  Основным методом регулирования Р в конденсаторе, а следовательно и to при которой происходит испарение морской воды в ВОУ, является изменение количества охлаждающей воды, протекающей через конденсатор.

  Однако следует учитывать, что при чрезмерно большом количестве воды и высокой скорости её в трубках, возможны эрозия и преждевременный выход трубок из строя.

Глава 5

ГИДРОПРИВОДЫ. ПНЕВМОПРИВОДЫ.

Правила технической эксплуатации.

В состав гидропривода входят следующие элементы:

Гидропередача - состоит из насоса, гидродвигателя и соединяющих их трубопроводов (гидролиний). Насос преобразует энергию приводного двигателя в гидравлическую энергию потока жидкости, передаваемую по тубопроводам к гидродвигателю, а последний преобразует её в механическую энергию, которая обеспечивает работу судового устройства; Гидроаппаратура - служит для управления гидроприводом и состоит из распределителей (манипуляторов), позволяющих изменять направление потока рабочей жидкости; клапанов, предназначенных для регулирования давления, скорости и объёма потока жидкости; Гидробаки, фильтры, теплообменники, гидроаккумуляторы - служат вспомогательными устройствами.

В зависимости от вида приводного двигателя насоса гидроприводы подразделяются на:

турбогидроприводы, дизель - гидроприводы и электроприводы -  последние нашли наибольшее распространение.

В гидроприводе используются объёмные роторные насосы и следующие разновидности гидродвигателей:

гидроцилиндры одностороннего и двустороннего действия, сообщающие выходному звену (поршню) поступательное движение; поворотные гидродвигатели пластинчатого или винтового типа, сообщающие выходному звену (валу) вращательное движение с углом поворота менее 360°; гидромоторы, сообщающие выходному звену (валу) вращательное движение.

  Все роторные насосы могут быть использованы в качестве гидромоторов благодаря свойству обратимости, заключающейся в том, что жидкость, подводимая к насосу под давлением, приводит во вращение его ротор и вал.

Однако наибольшее распространение в гидроприводах получили аксиально-поршневые, радиально-поршневые и пластинчатые гидромоторы.

По характеру движения рабочих органов пластинчатые (шиберные) насосы относятся к роторно-поступательным.

Пневмопривод.

  Пневматический привод (пневмопривод) — совокупность устройств, предназначенных для приведения в движение машин и механизмов посредством энергии сжатого воздуха. Обязательными элементами пневмопривода являются компрессор (генератор пневматической энергии) и пневмодвигатель.

  Пневмопривод, подобно гидроприводу, представляет собой своего рода «пневматическую вставку» между приводным двигателем и нагрузкой (машиной или механизмом) и выполняет те же функции, что и механическая передача (редуктор, ремённая передача, кривошипно-шатунный механизм и т. д.).



Рис.53. Пневмодвигатель.

  Основное назначение пневмопривода, как и механической передачи, — преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки (преобразование вида движения выходного звена двигателя, его параметров, а также регулирование, защита от перегрузок и др.).

В общих чертах, передача энергии в пневмоприводе происходит следующим образом:

Приводной двигатель передаёт вращающий момент на вал компрессора, который сообщает энергию рабочему газу. Рабочий газ после специальной подготовки по пневмолиниям через регулирующую аппаратуру поступает в пневмодвигатель, где пневматическая энергия преобразуется в механическую. После этого рабочий газ выбрасывается в окружающую среду, в отличие от гидропривода, в котором рабочая жидкость по гидролиниям возвращается либо в гидробак, либо непосредственно к насосу. В зависимости от характера движения выходного звена пневмодвигателя (вала пневмомотора или штока пневмоцилиндра), и соответственно, характера движения рабочего органа пневмопривод может быть вращательным или поступательным. Пневмоприводы с поступательным движением получили наибольшее распространение в технике.

Регулирование объемного гидропривода. Правила технической эксплуатации.

Гидроприводом называется совокупность источника энергии и устройства для ее преобразования и транспортирования посредством рабочей жидкости к приводимой машине. Гидропривод, в котором скорость его выходного звена регулируется изменением подачи насоса, либо изменением расхода через гидродвигатель, называется гидроприводом с объемным регулированием. Схема, составленная из электроприводного насоса 1 переменной подачи с ручным управлением, нерегулируемого реверсируемого гидродвигателя 2 и трубопроводов, обеспечивающих соединение их выходов и входов. Реверс вала гидродвигателя осуществляется реверсированием потока рабочей жидкости в насосе.

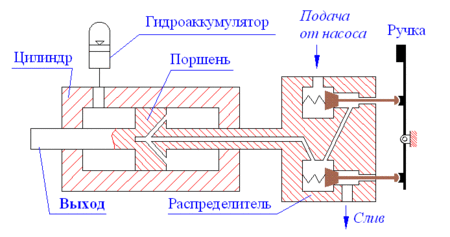

  Рис. 54. Элементарная схема гидропривода

Насос осуществляет преобразование механической энергии электродвигателя в гидравлическую энергию потока перекачиваемой им жидкость. Гидравлическая энергия преобразуется в механическую, отдаваемую с вала гидродвигателя приводимому им в действие механизму. В рассматриваемом гидроприводе регулирование скорости на выходе осуществляется изменением подачи насоса. Регулирование скорости выходного звена возможно и путем изменения расхода через гидродвигатель. В этой схеме для реверсирования гидродвигателя используется четырехходовой трехпозиционный распределитель 3 с ручным управлением. Гидросхема такого привода открытая, поскольку необходимо обеспечить непрерывность действия насоса постоянной подачи. Для этого в схему включен бак, открытый на атмосферу.

Различия рассматриваемых гидроприводов проявляются при анализе их характеристик, графиков изменения общего кпд гп, момента на валу гидродвигателя Мгм и мощности привода Nпдв в зависимости от частоты вращения вала гидродвигателя.

Первый гидропривод характеризуется постоянством момента на валу гидродвигателя, что при увеличении частоты вращения вала приводит к увеличению мощности, и поэтому гидропривод должен иметь мощность, необходимую для создания на валу гидродвигателя наибольшего момента при наибольшей частоте его вращения. Второй гидропривод в отличие от первого характеризуется постоянством мощности, что при изменении частоты вращения вала гидродвигателя приводит к изменению момента по гиперболической кривой. Гидропривод, выполненный по второй схеме, можно применять в грузоподъемных механизмах, он позволяет обеспечивать необходимую грузоподъемность при соответствующей скорости подъема и наименьшей мощности привода. У таких гидроприводов примерно одинаковая сложность гидрооборудования у одного вследствие конструкции насоса и его регулирующих устройств, у другого - из-за аналогичной конструкции гидромотора, но второй гидропривод имеет большую массу из-за наличия в схеме бака. Оба гидропривода имеют примерно одинаковую экономичность и характеризуются большим диапазоном изменения частоты вращения вала гидродвигателя, поскольку у гидропривода, осуществленного по первой гидросхеме, мощность достаточна для работы на любом скоростном режиме, он имеет универсальное назначение. В объемном гидроприводе возможно и смешанное регулирование скорости выходного звена, применением регулируемого насоса и гидродвигателя. На малой частоте вращения вала гидродвигателя регулирование осуществляется путем увеличения подачи насоса.

При сохранении момента на валу гидродвигателя неизменным, этот вид регулирования связан с увеличением мощности, снимаемой с вала приводного двигателя. На большой частоте вращения путем регулирования расхода через гидродвигатель достигается постоянство мощности и уменьшение момента на валу гидродвигателя по гиперболической кривой.
