«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 59 )

Нужно учитывать, что у некоторых деталей сепаратора име­ются резьбы левого вращения (против часовой стрелки). Бара­бан является точно сбалансированным устройством, имеющим высокую частоту вращения. Поэтому все его детали должны быть тщательно осмотрены и подогнаны.

Сепарация смазочного масла циркуляционных систем дизелей.

Смазочное масло при циркуляции в дизеле загрязняется части­цами изнашивающихся деталей, продуктами сгорания топлива и водой. В данном случае для непрерывного удаления из масла этих примесей применяются центробежные сепараторы, работаю­щие по принципу пурификации.

Пропускание большого количества масла, циркулирующего в. системе, т. е. всего потока масла, будет стоить слишком дорого. Поэтому применяется байпасная система, при которой загрязнённое масло забирается из нижней части картера сточной мас­ляной цистерны, в отдаленном от всасывающего патрубка месте н возвращается очищенным в месте, расположенном вблизи от всасывающего патрубка. Так как это байпасная (перепускная) система, то следует руководствоваться принципом: меньшая за­грязненность масла, содержащегося в циркуляционной системе, будет при работе сепаратора со значительно меньшей произво­дительностью по сравнению с паспортной (максимальной).

По желанию можно принять схему очистки масла с промыв­кой его водой во время сепарации. Однако некоторые масла со­держат водорастворимые присадки, которые будут утеряны, если такое масло промывать водой.

  Преимущество промывки масла водой в процессе сепарации заключается в том, что происходит растворение и удаление водо­растворимых кислот, улучшается процесс сепарации, так как плотные частицы увлажняются и непрерывно обновляется гидрав­лический водный затвор в барабане. Промывочная вода должна иметь температуру подогрева немного большую, чем темпера­тура масла.

Детергентные масла также пригодны для сепарации. Их при­меняют в тронковых дизелях и в некоторых малооборотных дви­гателях. Присадки к детергентным маслам обычно растворимые в масле и не могут вымываться водой в процессе сепарации с промывкой.

2. Грузовые устройства на судах предназначаются для выполнения операций по погрузке, выгрузке и перемещению грузов. На современных судах внутреннего и смешанного плавания эти операции производятся механизированным способом, при котором достигается более высокая производительность, снижается себестоимость погрузки и выгрузки, сокращается продолжительность простоев судов у причалов и облегчается труд команд судов.

Судовые грузовые устройства подразделяют на основные и вспомогательные. Основные обеспечивают выполнение грузовых операций с грузами, перевозимыми на судне. Вспомогательные грузовые устройства предназначены для обслуживания машинных отделений, погрузки продовольствия и судового снабжения, поддержания шлангов приема при выкачке жидких грузов на танкерах и т. д. Люковое устройство предназначено для предохранения грузовых трюмов от попадания в них воды и обеспечения безопасности плавания судна в штормовую погоду. Среди судовых устройств, обеспечивающих погрузочно-разгрузочные операции, люковое устройство является одним из важных. На судах применяют механизированные закрытия - люков: телескопические откатные системы инж. Андриевского; закрытия с парнооткатными крышками, установленными на больших сериях судов «Волго-Балт», «Волго-Дон» и др.; шарнирно сочлененные, установленные на судах типа «Башкирия».

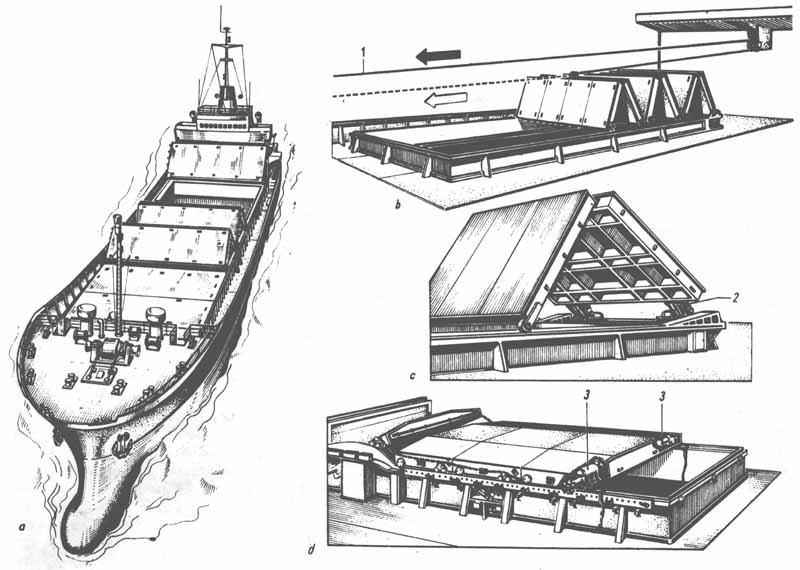

  В иностранном судостроении получили широкое распространение закрытия системы Мак-Грегора с откатными крышками, соединенными тяговой цепью. В люковом устройстве типа Мак-Грегора крышка состоит из прямоугольного жесткого каркаса, имеющего с наружной стороны обшивку из стальных листов; с торцов каждой крышки установлено по два опорных ролика, на которых крышка перемещается вдоль комингсов. Между опорными роликами с каждого торца установлен балансирный (направляющий) ролик; оси роликов соединены тяговой цепью. Концевая ведущая крышка балансирного ролика не имеет. Уплотнение крышек на комингсах и между собой производится с помощью резиновой прокладки. За пределами одного из поперечных комингсов каждого люка предусмотрены специальные направляющие, сделанные из стальной полосы, подкрепленные с наружной стороны кницами и предназначенные для укладки крышек в вертикальном положении.

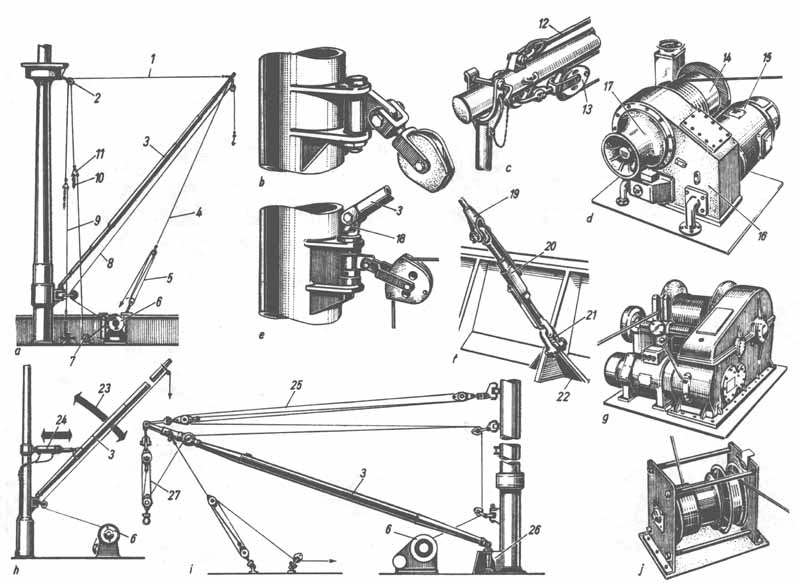

  Рис.46. Грузовое устройство.

Поворотные краны. Важным преимуществом поворотных кранов является их постоянная готовность к действию.

Недостатком поворотных кранов является относительная сложность их конструкции по сравнению со стрелами.

По месту установки судовые грузовые краны разделяют на палубные, установленные на специальных фундаментах; передвижные, перемещающиеся по рельсам вдоль судна, и мачтовые. По конструкции палубные судовые грузовые краны подразделяют на краны с противовесом; краны, вращающиеся вокруг неподвижной колонны; краны, вращающиеся вместе с колонной. Кран с противовесом не имеет колонны и полностью уравновешен.

Вместе с тем этот кран из-за наличия на нем значительного по массе балласта всегда намного тяжелее кранов других типов.

В современных грузовых устройствах в основном используют неуравновешенный поворотный кран, вращающийся на неподвижной колонне и имеющий меньшую массу.

При его установке необходимо подкрепление палубы, так как она воспринимает не только массу самого крана с грузом, но и опрокидывающий колонну момент.

3. Количественное регулирование

Количественное регулирование осуществляется при постоянной угловой скорости  рабочего колеса насоса, изменением характеристики трубопровода, что осуществляется изменением положения нагнетательного или всасывающего клапанов (дросселированием), или перепуском жидкости из нагнетательного трубопровода во всасывающий (рис.11.а). Изменение параметров рабо­ты центробежного насоса при коли­чественном регулировании: 1, 2, 3 - характеристики трубопровода при  pазличном положении регулирующего кла­пана; 4 - характеристика насоса.

4.Приложение I:
Предотвращение загрязнения нефтью - Ввод в действие: 2 октября 1983

Конвенция 1973 г. определяла правила сброса нефти, которые записаны в поправках от 1969 г. к Соглашению 1954 г. (OILPOL) без существенных изменений, а именно:

Эксплуатационные сбросы нефти с танкеров разрешены только при выполнения следующих условий:

1. Общее количество нефти, которое танкер может сбросить в балластном рейсе на ходу не

должно превышать 1/15,000 полной грузовместимости судна;

2. Скорость сброса не должна превышать 60 литров на милю пути;

3. Запрещен сброс нефти в любом виде из грузовых помещений танкера в пределах 50 миль от ближайшего берега.

На борту должен иметься журнал нефтяных операций, в котором регистрируется перемещение груза и его остатков от погрузки до выгрузки по принципу «из танка ­– в танк».

Кроме того, в Конвенции 1973 г. максимальное количество нефти, разрешенное для сброса на балластном рейсе новых нефтяных танкеров, было уменьшено с 1/15,000 грузовместимости до 1/30,000 количества перевозимого груза. Эти критерии одинаковы для однородной (черной) и неоднородной (белой) нефти.

Как и поправки 1969 г. к Соглашению 1954 (OILPOL), Конвенция 1973 г. признала систему "погрузки поверх", которая была развита нефтедобывающей промышленностью в 1960-х. На балластном рейсе танкер принимает балластную воду (балласт отхода) в грязные грузовые танки. Другие танки очищаются для приема чистого балласта. Вода после мойки танков откачивается в специальный отстойный танк. После нескольких дней балласт отхода отстаивается, и нефть собирается на поверхности. Чистая вода ниже фильтруется, в то время как принимается новый балласт (балласт прибытия). Верхний слой балласта отхода перекачивается в отстойные танки, где вновь отстаивается и очищается. Следующий груз загружается поверх остатков нефти в отстойных танках, что и объясняет термин «погрузки поверх».

Новой и важной особенностью Конвенции 1973 г. стала концепция «особых зон», которые считаются настолько уязвимыми к загрязнению нефтью, что сбросы в их пределах были полностью запрещены с небольшими и четко определенными исключениями.

Конвенция 1973 г. определила Средиземное, Черное, Балтийское, Красное моря и акватории заливов как «особые зоны».

Все суда, имеющие на борту нефтепродукты, должны иметь возможность сохранения нефтяных отходов на борту судна либо через систему «погрузки поверх», либо для откачки на береговые очистные сооружения.

Это предусматривает внедрение соответствующего оборудования: системы контроля и слежения за сбросом нефти, системы фильтрации и сепарации нефтесодержащих вод, отстойные цистерны, насосы, трубопроводы и арматура.

Новые нефтяные танкеры (те, для которых контракт на постройку был заключен после 31 декабря 1975 г.) грузовместимостью 70,000 тонн и более должны быть оснащены танками изолированного балласта достаточного объема, чтобы обеспечить соответствующую эксплуатационную нагрузку без необходимости принимать балластную воду в грузовые нефтяные танки.

Во-вторых, корпуса новых нефтяных танкеров должны делится на отсеки и удовлетворять требованиям аварийной остойчивости таким образом, чтобы при любых условиях загрузки обеспечивалась живучесть судна после столкновения.

Билет №14

  1. Гомогенізація палив. Конструкції, принцип дії. ПТЕ.

  2. Международная Конвенция по подготовке и дипломировании моряков и несению вахты – ПДМНВ-78

  3  Тиск конденсації у холодильних устаткувань суден. Рішення проблем регулювання.  4. МАРПОЛ 73/78. Додаток №4. Ціль, призначення.

1.Гомогенизация топлива заключается в разрушении смолистых образований, которые могут присутствовать в нем в виде пленок, желе и мазеобразных сгущений. Все эти образования являются горючей частью топлива, и удалять их нецелесообразно, однако при сепарации и фильтрации смолистые образования переходят в отходы. Обладая повышенной поверхностной активностью, смолистые образования коагулируют вокруг частиц механических примесей и образуют с водой стойкую водотопливную эмульсию. Таким образом, при удалении из топлива негорючих частиц удаляются и их горючие оболочки.
Гомогенизация позволяет освободить частицы механических примесей от их горючих оболочек, что и приводит к более полному использованию топлива. Наиболее широкое применение на судах получил гидродинамический способ гомогенизации топлива.
