«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 51 )

Системы охлаждения воды и масла выполняются так, чтобы при максимальной нагрузке двигателя и температуре забортной воды был запас по площади теплообмена около 15 % (для случая загрязнения теплообменников).

Для процессов регулирования температуры характерны следующие особенности: большая инерционность объектов и измерителей, физическая сложность теплообмена, зависимость распределения потоков охлаждающей жидкости от гидродинамических характеристик системы охлаждения и регулирующего органа. На теплообмен оказывает влияние целый ряд факторов: загрязненность поверхностей, конструктивные параметры двигателя и теплообменных устройств, состояние и режим работы двигателя; состояние регулирующего органа (клапана), а также внешние условия и прежде всего температура забортной воды.

Упрощенная схема системы охлаждения главного двигателя приведена на рисунке. Пресная вода откачивается насосом из охладителя и подается в охлаждающие полости главного двигателя, находящиеся вокруг рабочего цилиндра и в цилиндровой крышке. Вода протекает через двигатель, забирает его тепло и при этом нагревается. Это тепло в охладителе передается морской воде, которая с помощью насоса морской воды подводится к охладителю. Наконец, тепло, отданное двигателем, отводится за борт. Поршни главных дизельных двигателей охлаждаются либо пресной водой, либо смазочным маслом. В дизельных установках морских транспортных судов применяют исключительно замкнутые системы охлаждения, в которых рабочей средой служат пресная вода, масло и топливо. Забортная вода используется для охлаждения рабочей среды замкнутого контура, а также для охлаждения воздуха в системе наддува. Охлаждение различных элементов двигателя (цилиндров, крышек, поршней, форсунок) может осуществляться самостоятельными контурами с независимым холодильником (теплообменником), но воз­можно также объединение контуров в группы, что зависит от типа установки и двигателя, его быстроходности и металлоемкости. В связи с применением сернистого и высоковязкого сортов топлива намечается тенденция к повышению температурного режима в системе охлаждения цилиндров у мощных малооборотных двигателей до 75—80°С. Поэтому система терморегулирования главных судовых дизелей должна поддерживать постоянной (в пределах заданной неравномерности) температуру охлаждающей воды на входе в двигатель до 70—75°С при различных нагрузках и температурах забортной воды. Наиболее приемлемой для таких двигателей в настоящее время считается температура воды на выходе из двигателя 80°С, при которой обеспечивается нормальный режим охлаждения.

Повышение уровня поддержания температуры охлаждающей воды зависит от конструктивных особенностей двигателя, сорта применяемого масла и сорта топлива. В некоторых случаях она может достигать 85 °С. В качестве охлаждающей среды цилиндров и поршней применяют пресную воду. Форсунки на большенстве типов двигателей охлаждаются топливом.

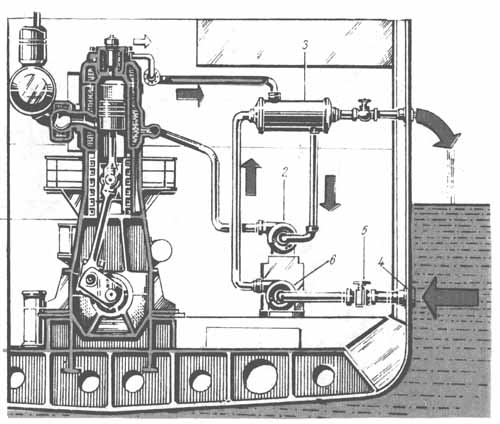

. Система охлаждения главного двигателя.
1 — главный двигатель; 2 — насос пресной воды; 3 — охладитель пресной воды; 4 — сетка кингстона; 5 — кингстон (клапан кингстона); 6 — насос морской воды.

4. Каждое судно должно быть снабжено эффективными средствами противопожарной защиты (средствами пожарной сигнализации, средствами ограничения распространения и тушения пожара, а также противопожарным снабжением). Для обеспечения пожарной безопасности на судах внутреннего плавания необходимо руководствоваться Правилами Речного Регистра. В них содержатся требования к средствам конструктивной противопожарной защиты и средствам борьбы с возникшим пожаром. Конструктивные противопожарные мероприятия позволяют предотвратить опасность возникновения пожара и ограничить распространение дыма и огня, а также создают условия для безопасной эвакуации людей с судна и тушения пожара.

В соответствии с требованием Речного Регистра истечение воды должно происходить при давлении у каждого пожарного крана не менее 0,26 МПа.
Давление в пожарном трубопроводе не должно превышать 1 МПа, а скорость движения воды в нем - 3 м/c.
Выбираем два насоса НЦВ 63/100. Их основные показатели приведены в табл. 1.
Основные показатели судовых насосов
Наименование параметра насоса, размерность Насос НЦВ 63/100:

Подача, м3/ч Напор, м. вод. ст. Высота всасывания, м Частота вращения, мин-1 КПД насоса, % Потребляемая мощность, кВт Масса насоса с электродвигателем, кг.

Обоснование и выбор конструктивных параметров труб.

По Правилам Регистра для напорных трубопроводов необходимо применять стальные трубы, скорость движения воды по которым не должна превышать 3 м/с

Система водяного тушения.

Наиболее общим средством борьбы с пожарами на судне является система водяного пожаротушения, которой должны быть оборудованы все суда.

Система выполнена по централизованному принципу с линейным или кольцевым магистральным трубопроводом, который изготовлен из стальных оцинкованных труб диаметром 100—200 мм. По всей магистрали устанавливают пожарные рожки (краны) для подключения пожарных шлангов. Расположение рожков должно обеспечивать подачу двух струй воды в любое место судна. Во внутренних помещениях они установлены не более чем через 20 м, а на открытых палубах это расстояние увеличено до 40 м. Для того чтобы можно было быстро обнаружить пожарный трубопровод, его окрашивают в красный цвет. В тех случаях, когда трубопровод окрашен под цвет помещения, на него наносят два узких отличительных кольца зеленого цвета, между которыми накрашивают узкое красное предупреждающее кольцо. Пожарные рожки во всех случаях окрашивают в красный цвет.

Билет №7

  1. Гідрофори. Конструкція, принцип дії. ПТЕ та Правила Регистру.

  2. Пурифікація та кларіфікація. Дати пояснення принципу роботи.

  3. Конструкції рульових пристроїв.

  4. Вимоги Конвенції СОЛАС – 74 до пожежної сигналізації у машиному відділенні.

1.Гидрофоры: Система водоснабжения. Назначение, состав, требования Регистра.

Основное назначение санитарных систем - снабжать экипаж и пассажиров водой для бытовых нужд, а также удалять с судна нечистоты и загрязненные (сточные) воды.

Рис.70. Схема  установки пневмоцистерны (гидрофора):

1 — электросеть;

  2 — термическое реле выключения электродвигателя;

3 — реле давления;

4 — манометр;

5, 10 — уровни воды при выключении и включении на­соса;

6 — подвод сжатого воздуха;

7 — подача воды к потребителям;

8 — указа­тельная колонка;

9 — предохранительный клапан;

11 — пневмоцистерна;

  12 — насос;

  13 — электродвигатель;

  14 — фильтр;

  15 — подвод воды к насосу.

Санитарные системы подразделяются на группы:

1 Суда внутреннего и смешанного плавания, на которых экипаж постоянно работает и проживает на судне, в течение всего времени навигации (более 40 часов).

2. Суда внутреннего плавания, совершающие короткие рейсы и обслуживаемые бригадным методом (до 40 часов).

3. Суда внутреннего плавания внутригородских и пригородных линий.

Вода хозяйственно - питьевого назначения должна подаваться в судовую систему водоснабжения:

из сети береговых водопроводов, с судов - водолеев, путем приготовления воды хозяйственно-питьевого назначения на судовых установках приготовления питьевой воды (СППВ).

Для автоматизации подачи воды потребителям, устанавливают пневмоцистерну. По способу обеззараживания воды СППВ делят на хлораторные, с бактерицидными лампами и озонаторные.  Хлораторные обеспечивают обеззараживание воды, однако вода может иметь специфический запах. СППВ с бактерицидными лампами излучают ультрафиолетовые лучи, обеззараживают, но качество обеззараживания зависит от мутности воды. В настоящее время на судах получили распространение СППВ с использованием озонирования.

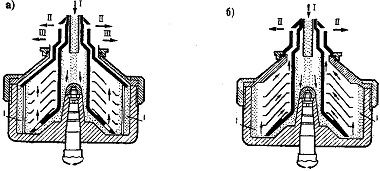

2. Процесс пурификации. В результате центробежного разделения двух жидкостей, таких как топливо и вода, образуется цилиндри­ческая поверхность раздела между ними. Расположение этой по­верхности раздела внутри барабана имеет очень большое значе­ние для нормальной эффективной работы сепаратора. Устойчивое требуемое расположение поверхности раздела фаз поддержи­вается посредством применения регулировочных шайб или грави­тационных дисков (тарелок) соответствующего диаметра, уста­навливаемых на выпускном канале из сепаратора. Эти кольца и шайбы различного диаметра имеются в наличии для каждого сепаратора, чтобы можно было подобрать шайбу или кольцо соответствующего размера в зависимости от плотности сепарируе­мого топлива. Чем меньше плотность сепарируемого топлива, тем больше должен быть внутренний диаметр регулирующей  шайбы.

Процесс кларификации. Его применяют для очистки топлива, которое мало содержит или совсем не содержит воду. При этом удаляемые из топлива примеси скапливаются в грязевой камере, расположенной на периферии барабана. Барабан кларификатора имеет только одно выпускное отверстие (рис. 8.2). Гравитацион­ные диски здесь не применяют, так как поверхность раздела жидких фаз не образуется.

3. Рулевые устройства - комплекс оборудования и механизмов, предназначенных для обеспечения управляемости судна, т. е. удержание судна на курсе и изменение направления движения судна по желанию судоводителя.

Рулевые устройства состоят из: рулевого органа, рулевого привода, рулевой машины.

Рулевое оборудование – устройство, обеспечивающее возникновение рулевого момента поворачивающего судна.

Рулевой механизм, обеспечивающий создание усилия необходимого для перекладки пера руля на требуемый угол и удержание его в нужном положении.

Применяемые на судах рули могут быть разделены на 3 группы: небалансирные (простые), балансирные и полубалансирные.
