«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 69 )

запретить использование любого металлического оборудования при погружении предметов, выполнении измерений высоты незаполненного объема и отборе проб во время погрузки и в течение 30 минут после того, как погрузка будет завершена. По истечении упомянутых 30 минут металлическое оборудование допускается использовать для погружения, выполнения измерений и отбора проб, но до того, как его опустить в танк, оно должно быть надежно электрически подсоединено к корпусу судна и таким образом заземлено. Это оборудование должно оставаться заземленным до тех пор, пока оно не будет извлечено из танка. запретить использование любых неметаллических контейнеров вместимостью более 1 литра для погружения, выполнения измерений высоты незаполненного объема и отбора проб во время погрузки и в течение 30 минут после того, как погрузка будет завершена. Неметаллические контейнеры вместимостью менее 1 литра допускается использовать для отбора проб в танках в любое время, если эти контейнеры перед отбором проб не подвергались трению и в них нет электропроводящих деталей. Для снижения вероятности образования заряда на таких контейнерах их рекомендуется очищать с помощью мыльной воды или очистителя с высокой собственной проводимостью, например, растворителя, представляющего собой смесь (изопропилового спирта) с толуолом в пропорции 70 на 30. В целях предотвращения образования заряда контейнер не следует вытирать после того, как он вымыт. Выполнение измерений высоты незаполненного объема внутри правильно сконструированной и установленной металлической измерительной трубы, допускается в любое время. На поверхности жидкого нефтепродукта внутри измерительной трубы значительный заряд аккумулироваться не может и поэтому не требуется выжидать время релаксации заряда. Вместе с тем следует соблюдать необходимые меры предосторожности против попадания в танк заряженных предметов, а если используется металлическое оборудование, то его необходимо заземлить до ввода в измерительную трубу.

3. Балластная система. Назначение, состав, требования Регистра.

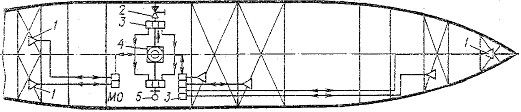

Данные системы служат для придания судну мореходных и эксплуатационных качеств, изменение осадки, крена и дифферент. По правилам Регистра балластная система должна обслуживаться не менее, чем одним насосом. В качестве балластного насоса могут быть использованы насосы осушительный и пожарный.

Насосы для откачки балласта из цистерн 2-го дна должны быть самовсасывающего типа. По правилам Регистра внутренний диаметр приемных отростков балластного трубопровода для отдельных цистерн вычисляют по формуле: d=16,мм V-вместимость балластной системы, м3. Диаметр балластной магистрали должен быть не менее диаметра отростка, принятого для наибольшей балластной системы.

По диаметру балластной магистрали и скорости движения воды в ней, принимаемой не менее 2 м/с, находят подачу балластного насоса.

Напор принимают 15-30 м. по подаче и напору выбирают насос.

Балластная системасудна, система трубопроводов и насосов, служащих для приёма и откачки жидкого судового Балласта.

Балласт обычно принимают в балластные цистерны (отсеки двойного дна, Диптанки, сортовые и подпалубные цистерны, Форпик и Ахтерпик), в некоторых случаях — в топливные цистерны, а на танкерах — в грузовые цистерны.

Производительность насосов Б. с. грузового судна обычно рассчитана на откачку всего балласта за 4—10 ч.

4. Особые районы

Это морские районы, где по причинам, относящимся к их океанографическим и экологическим условиям, и специфике судоходства по ним необходимо принятие особых специальных методов предотвращения загрязнения моря нефтью.

В особом районе запрещен любой сброс в норе нефти или нефтесодержащей смеси с любого нефтяного танкера и любого другого судна валовой вместимостью в 400 рег. т и более.

С судов валовой вместимостью менее 400 рег. т сброс допускается, когда содержание нефти в стоке без его разбавления не превышает 15 миллионных долей.

МАРПОЛ 73/78 объявляет особыми районами Средиземное, Балтийское, Черное, Красное море, Персидский и Оманский заливы («Район Заливов»), Аденский залив, район Антарктики. Согласно поправок 1997 г, к особым районам также отнесены Северное, Ирландское море, пролив Ла-Манш и часть северо-восточной Атлантики к западу от Ирландии).

Нормативы сброса.

Акватории Мирового океана, омывающие побережье регионов с наи­более высокой плотностью населения по Конвенции МАРПОЛ 73/78 выделе­ны в особые районы.

Вне особых районов запрещается сброс в море нефтесодержащей сме­си за исключением случаев, когда одновременно соблюдаются следующие условия:

1. Для танкеров:

Танкер на расстоянии не менее 50 миль от берега, в пути, мгновенная интен­сивность сброса не превышает 30 литров нефти на милю хода, общее количе­ство сброшенного не превышает 1/30000 общего количества груза, на судне действует САЗРИУС и отстойный танк.

2. Для всех судов из льял МКО (включая МКО танкеров): судно за 12 мильной зоной, в пути, содержание нефти в сбросе менее 15 ррт, на судне в действии АСС.

Учитывая, что сброс в море нефтяных остатков и отходов (шлама) ка­тегорически запрещен в любой точке Мирового океана, каждое судно должно иметь танк для сохранения на борту и сдачи на берег нефтяных остатков и отходов (шлама), Контролирующие органы в портах захода исходят из того, что для легкого топлива - 0,5% и для тяжелого топлива - 1,5% от сожженно­го составляет шлам.

В том случае, когда в сертификате на топливо указан другой процент мехпримесеи, то в расчете количества шлама должен применяться процент мехпримесеи из сертификата.

Билет №24

  1. Дайте поняття явищу кавітації, корозії та ерозії.

  2. Поясніть роботу насоса при розташуванні його нижче рівня  перекачуємої  рідини.

  3. Випарювальної установки. Призначення, типи, обслуговування.

  4. МАРПОЛ 73/78. Устаткування на судні для цілей запобігання забруднення нафтою.

1.  Если при работе центробежного насоса давление во всасывающей полости падает ниже давления вскипания перекачиваемой жидкости при данной температуре, то появляющиеся паровые пузыри вместе с потоком жидкости попадают в область высокого давления нагнетания и там мгновенно конденсируются. При этом образуются пустоты (каверны), в которые устремляется жидкость, создавая гидравлические удары, шум и вибрацию насоса.

Подача и КПД насоса значительно снижаются.

В областях пониженного давления помимо паров из жидкости выделяются растворённые в ней газы и воздух.

Поверхности деталей насоса подвергаются эрозии и коррозии от воздействия воздуха и газов. Это явление при работе центробежного насоса называется кавитацией.

Развитию кавитации способствуют острые кромки и шероховатость стенок, резкие повороты потока. Для предотвращения кавитации давление во всасывающем тракте должно быть больше давления насыщенного пара перекачиваемой жидкости.

Кроме того не следует превышать высоту всасывания насоса, не перекачивать жидкость с высокой температурой, своевременно устранять подсос воздуха во всасывающем трубопроводе, представляет собой разрушение металлов вследствие химического или электрохимического взаимодействия их с коррозионной средой.

Эрозия и кавитация возникают при действии на металл потока жидкости, движущейся с большой скоростью.

На поверхностях деталей, подвергающихся жидкостной эрозии, образуются пятна, полосы, вымоины. Таким повреждениям подвергаются детали системы охлаждения двигателя.

2.  Насос может быть расположен ниже уровня перекачиваемой жидкости или выше его.

Рассмотрим уравнение жидкости перекачиваемой насосом и найдём уравнение напора всасывания насосной установки, расположенной ниже уровня перекачиваемой жидкости (рис.2а). Выбрав плоскость сравнения (о-о) и применяя уравнение Д. Бернулли для свободной поверхности моря (6-6) и сечения трубопровода на линии всасывания в насосе (в-в), можем записать:

  (Za  +Zв  +Zn) +  Pб / г +  V б2  / 2g = ( Z + Z ) +  Pв / г +  V в2  / 2g  + hп  (1)

Где  потери напора во всасывающем трубопроводе на рассматриваемом участке.

Так как давление на поверхности моря Pб  равно  атмосферному Pа, то заменив в уравнении  Рб на Ра, а также сделав сокращения и перегруппировку членов в левой и правой частях, перепишем уравнение (1) в следующем виде:

Zп + Pб / г =  Ра / г + V a2  / 2g ( 1 - V б2  / V a2 ) + hп  (2)

Так как скорость жидкости на поверхности моря равна нулю, а во всасывающем трубопроводе несравненно больше V в >> V б, тогда выражение в  скобках станет равным единице, и уравнение (2) относительно  Pв / г  можно записать в таком виде:

Pв / г = Ра / г + Zп – ( V в2  / 2g  + hп  )  (3)

Из уравнения (3) можно сделать вывод, что напор всасывания у насоса распложенного ниже уровня перекачиваемой жидкости, будет увеличен на величину  создающую подпор при работе насоса.

3. Опреснительные установки

Опреснительные установки самоиспарения разделяются на два основных типа: циркуляционные и проточные.

В циркуляционных установках испаряемая вода с помощью специального насоса многократно циркулирует между подогревателем и испарителем, при этом часть неиспарившегося рассола выдувается за борт. В проточных установках, как правило многоступенчатых, испаряемая вода предварительно подогревается образующимся вторичным паром, последовательно проходит через подогреватели-конденсаторы отдельных ступеней, затем окончательно перегревается в подогревателе, имеющем внешний источник тепла, и последовательно испаряется, проходя по ступеням испарителей.

Рис. Принципиальная схема циркуляционной  водоопреснительной  установки самоиспарения.

На рис. 1 показана принципиальная схема циркуляционной водоопреснительной установки самоиспарения.

Питательная забортная вода, предварительно нагретая в подогревателе 4 греющим паром, подается через дроссельный клапан в испариВ испарителе, представляющем собой  цилиндр, большую часть которого занимают паровое пространство с сепарирующим устройством 3, поддерживается вакуум за счет сообщения с конденсатором посредством трубопровода вторичного пара. Вследствие этого вода, поступающая из подогревателя, оказывается перегретой по отношению к температуре, соответствующей меньшему давлению в испарителе. За счет избыточного тепла, образовавшегося после дросселирования, вода, разбрызгиваемая в паровое пространство испарителя, испаряется за счет своего тепла парообразования. Температура неиспарившейся части воды понижается до температуры насыщения, соответствующей давлению в испарителе. Неиспарившаяся вода собирается на дне испарителя, откуда забирается циркуляционным насосом 5 и через подогреватель 4 снова подается в испаритель. Цикл периодически повторяется. Часть неиспарившегося рассола удаляется насосом за борт. Питательная забортная вода по трубопроводу через регулятор питания 1 поступает в испаритель; предварительно она может быть подогрета за счет утилизационного тепла энергетической установки. Вторичный пар, образовавшийся вследствие испарения большой поверхности капелек разбрызгиваемой воды, проходит через сепаратор 3, где осушается, и затем уходит в конденсатор.
