«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 50 )

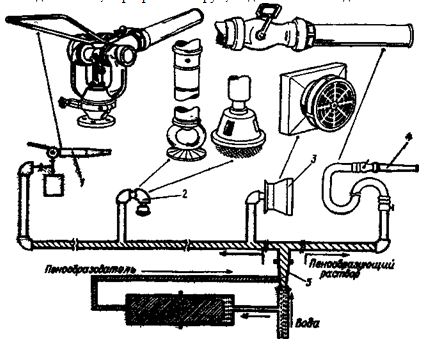

Состояние пенных рукавов для подсоса пенообразо­вателя, количество пенообразователя в ранцах и наличие пломб следует проверять раз в месяц.

Качество пенообразователя, внутреннюю поверхность ранца, наружную окраску аппаратуры надлежит проверять раз в год.

  Билет №6

  1. Водострумні  насоси. Призначення. Принцип дії.

  2. Сепарація мастила. Вимоги Регистру до якості мастила.

  3. Циркуляційна система охолоджування прісної води головних та допоміжних

  двигунів. Елементи схеми.

  4. Вимоги Конвенції СОЛАС – 74 до водогасним протипожежним системам.

1. Струйным насосом называется динамический насос трения, в котором жидкая среда перемещается внешним потоком жидкой среды. Для перемещения перекачиваемой жидкой среды необходимо передать ей энерегию внешнего потока. Передача энергии от одного потока другому производится силами действующими на поверхности рабочей струи.

Принцип действия струйного насоса заключается в следующем - рабочая струя выходит из сопла с высокой скоростью, в результате взаимодействия сил турбулентного трения, вызывающего появление вихрей рабочей струи и перемещаемой среды, во входном сечении камеры смешения устанавливается давление р1, которое ниже давления перемещаемой среды рвх. Сложение вихревого и поступательного движения создает по теореме Кутта - Жуковского подъемную силу, поперечную по отношению к поступательному движению. В результате разности давлений перемещаемая среда поступает в камеру смешение через приемную камеру. В приемную камеру рабочая струя и перемещаемая среда входят в виде двух раздельных потоков. В общем случае они могут различаться по скорости, температуре, плотности и агрегатному состоянию. При смешении турбулентных потоков эти параметры приобретают осредненные значения по живому сечению.

Различают следующие виды струйных насосов. По состоянию взаимодействующих сред - равнофазные, разнофазные и с изменяющейся фазностью одной из сред; по свойствам взаимодействующих сред - со сжимаемыми средами, с несжимаемыми и сжимаемо-несжимаемы ми (разнофазные); по назначению - эжекторы, откачивающие среду из какого-либо резервуара, и инжекторы, подающие среду в резервуар.

Основное достоинство струйных насосов заключается в простоте конструкции. Они не имеют движущихся частей и несмотря на низкий к. п. д., получили широкое применение. Струйные насосы удобно использовать в труднодоступных местах, они надежно работают на загрязненных и агрессивных жидкостях, обладают свойствами самовсасывания. В связи с простотой и компактностью струйные насосы часто применяют в качестве подпорных на входе в лопастные насосы для предотвращения кавитации. На судах струйные насосы так же используют в качестве вакуум-насосов для удаления воздуха из крупных центробежных насосов перед их пуском. Однако наиболее широко струйные насосы (эжекторы) применяются в осушительной и водоотливной системах для удаления воды из трюмов.

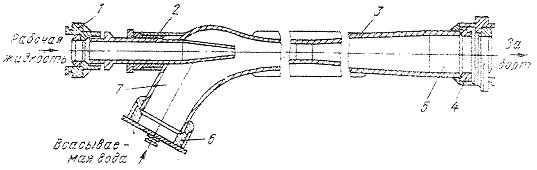

Струйный насос.

2. Сепарация является наиболее производительным способом очистки масел, содержащих моющие присадки и удерживающие в дисперсном состоянии нерастворимые частицы размером менее 1 мкм. Циркуляционное масло может быть загрязнено окалиной, твердыми частицами, попадающими в него из продувочного воздуха, и т. п. Все эти частицы, обладающие абразивным действием, следует удалить из масла. С увеличением плотности загрязнений и уменьшением вязкости масла разделяющая способность сепаратора возрастает. Размеры частиц примесей, которые может задерживать сепаратор при очистке масла, уменьшаются с ростом температуры масла и повышением плотности примесей. Заметное влияние на размеры задерживаемых частиц оказывает и очищающая способность сепаратора. Подача сепаратора, при которой достигается наилучшая очистка смазочного масла, составляет примерно ‘/з номинального значения. Более точно подачу сепаратора для конкретного сорта масла и условий его работы в системе смазки и правильность выбранного режима сепарирования можно определить путем отбора проб масла на входе в сепаратор и выходе из него. Сравнение результатов анализов этих проб на содержание механических примесей, золы и воды при работе сепаратора на различных режимах позволяет установить оптимальный режим сепарирования. Чем лучшими моющими и диспергирующими свойствами обладает масло, тем ниже должна быть выбрана подача сепаратора.

При сепарировании масел, содержащих присадки подача сепаратора не должна превышать 20 %-30 % номинальной производительности. Сепараторы с широкими барабанами современных конструкций могут эффективно работать в течение длительного периода. Это достигается путем выброса (выстреливания) через определенные промежутки времени шлама из барабана. Шлам скапливается по периферии барабана в про­цессе непрерывкой его сепарации из топлива. Через определен­ные промежутки времени шлам выбрасывается из барабана наружу, прежде чем он начнет отрицательно влиять на процесс сепарации топлива. В начале процесса выброса шлама (автома­тическая очистка барабана) подачу топлива в сепаратор прекра­щают и топливо, оставшееся в барабане, удаляют впуском про­мывочной воды. Вода заполняет гидравлическую систему, распо­ложенную в нижней части барабана, и открывает пружинные клапаны. Затем под воздействием воды движется вниз подвиж­ная нижняя часть барабана. В результате этого открываются выпускные окна, расположенные по периферии барабана в его средней части. Шлам выталкивается через эти окна центробежной силой. Затем под воздействием воды поднимается подвижная часть барабана опять вверх (в исходное положение). В резуль­тате этого выпускные окна закрываются. Затем в барабан по­дается вода для восстановления жидкостного уплотнения (водя­ного затвора), необходимого для процесса сепарации. После этого возобновляют подачу в сепаратор необработанного топлива и процесс сепарации продолжается.

Выброс шлама длится всего несколько секунд и сепаратор при этом работает непрерывно. В существующих конструкциях сепа­раторов применяются разные способы удаления шлама из барабана, например полное удаление, частичное управляемое удаление и т. д. При частичном управляемом удалении подачу топлива в сепаратор не прекращают и весь шлам выталкивается. При этом процесс сепарации непрерывен. Какой бы метод сепарации не применялся, но сепаратор должен быть устроен так, чтобы про­цесс удаления шлама осуществлялся или вручную, или посред­ством автоматического программного регулятора (таймера).

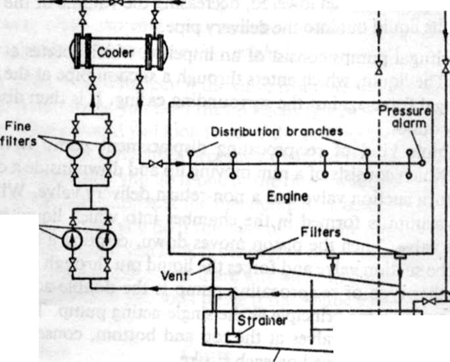

В соответствии с требованиями Регистра России в системах смазки могут применяться насосы как навешенные на двигатель, так и автономные с электроприводом.
Для высокооборотных дизелей задача откачивающего масляного насоса принимается в 2-2.5 раза больше подачи нагнетающего. Давление масляного насоса в зависимости от схемы системы смазки двигателя внутреннего сгорания должно быть в пределах 0.18- 0.8МПа (0.18 – 0.3 МПа - для малооборотных дизелей; 0.2-0.5 МПа - для среднеоборотных дизелей; 0.6-0.8 МПа - для высокооборотных дизелей). Масляных насосов в системе смазки главного двигателя устанавливают не менее двух, один из которых может быть навешенным на двигатель внутреннего сгорания. Количество циркулирующего масла в системе определяется принятой для двигателя кратностью циркуляции масла. Для судов неограниченного плавания в циркуляционной системе смазки рекомендуется устанавливать сепараторы масла, пропускную способность которых выбирают согласно кратности циркуляции масла.
Объем сточно-циркуляционной цистерны должен вмещать все масло, находящееся в системе, с учетом его вспенивания при нагревании.
Уровень масла в цистерне должен быть не более 0.7-0.8 ее высоты.
Вместимость цистерн основного запаса и отработавшего масла должна быть достаточной для размещения в каждой цистерне всего циркулирующего в системе масла.

В зависимости от использования масла в судовых дизелях они подразделяются на циркуляционные (для систем смазки) и цилиндровые (для смазки поршней и цилиндров).
Масла, используемые в циркуляционных системах смазки двигателей, должны удовлетворять следующим общим требованиям:

Вязкость масла должна быть достаточно высокой для создания в подшипниках гидродинамического клина, хорошо противостоящего высоким нагрузкам; масло, находящееся в тонком слое, не должно выдавливаться, тем самым предотвращая непосредственный контакт трущихся поверхностей. Для современных мощных дизелей с наддувом в связи с возросшими нагрузками в подшипниках рекомендуется применять масла с вязкостью в 11 — 13 сст при 100°С (по зарубежной классификации — масла класса SAE30). При повышении температуры вязкость масла не должна существенно снижаться. Оценка этого свойства масла осуществляется, на основе отношения кинематической вязкости при 50°С к кинематической вязкости при 100°С. Для отечественных дизельных масел это отношение лежит в пределах 6,5—7,75. За рубежом за критерий принята относительная величина, называемая индексом вязкости (ИВ). Для циркуляционных масел ИВ составляет 80—85. Чем выше ИВ, тем меньше изменение вязкости масла при повышении температуры. Масло не должно образовывать отложений в картере, на деталях движения, в масляных магистралях, а также защищать металлические поверхности (в первую очередь металл подшипников) от коррозии. При попадании воды масло не должно терять смазывающих свойств и должно образовывать с водой эмульсии, которые легко сепарируются. Также важно, чтобы находящиеся в масле присадки при обводнении не отслаивались и не выпадали в осадок. Масло должно не вспениваться и противостоять образованию эмульсии масло — воздух, препятствующей нормальной работе масляного насоса. При использовании циркуляционного масла для охлаждения поршней, благодаря его контакту с горячими поверхностями, температура которых достигает 180°С — 220°С, происходят окисление углеводородов масла и термический распад, приводящие к уплотнению молекул с образованием асфальто-смолистых веществ. Поэтому масло должно хорошо противостоять процессам окисления и термического разложения, не образовывать в головках поршней отложений, затрудняющих теплоотвод.

3. Система охлаждения: Часть теплоты, выделенная при сгорании топлива в цилиндрах двигателя, отводится с охлаждающей водой и маслом. Таким путем поддерживается определенный температурный режим двигателя. От того, какая температура охлаждающей воды поддерживается, зависят мощность двигателя и его износ.
