§30. Закон Био-Савара
Получим теперь закон, определяющий магнитное поле отдельного элемента тока. Как и в электростатике, будем исходить из принципа суперпозиции как обобщения опытных фактов. Согласно этому принципу, магнитные поля отдельных движущихся зарядов векторно складываются, причем каждый заряд возбуждает поле, совершенно не зависящее от наличия других зарядов. С использованием формулы (30.2) принцип суперпозиции приводит к следующему выражению для магнитного поля, объемного элемента тока:
(30.1)
Аналогично для линейного элемента тока jdV = ℑdℓ:
(30.2)
Эти формулы выражают так называемый закон Био (1774 –1862) и Савара (1791–1471). Полное поле найдется интегрированием выражений (30.1) и (30.2) по всем токам, т. е.
или B = ∮
. (30.3)
Оба эти выражения применимы лишь для постоянных токов, a постоянные токи всегда замкнуты.

Из формул (29.4) и (29.5) следует, что параллельные токи должны притягиваться, а антипараллельные – отталкиваться. Демонстрация этого правила удается без труда. Подвесим за один конец спираль из мягкой проволоки. Если по спирали пропустить электрический ток, то в результате притяжения параллельных токов, текущих по виткам спирали, она укоротится. Небольшим изменением опыта можно возбудить в спирали колебания. Берется спираль, состоящая из нескольких десятков витков легкой, например алюминиевой, проволоки. Верхний конец спирали закреплен в токопроводящем контакте A (рис. 30.1), нижний опущен в чашечку с ртутью. При пропускании тока спираль укорачивается и цепь размыкается. Ток прекращается – спираль начинеат удлиняться. Когда нижний конец погрузится в ртуть и замкнет цепь, спираль снова начнет укорачиваться и т. д. В результате возникнут колебания, сопровождающиеся периодическими удлинениями и укорочениями спирали.
§31. Расчет магнитных полей с помощью закона Био-Савара. Системы единиц

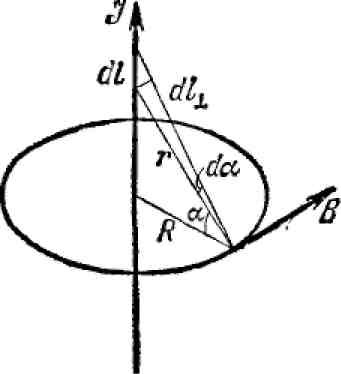

1. Поле прямого провода с постоянным током ℑ (рис. 31.1). Подводящие провода должны быть расположены настолько далеко, чтобы их магнитными полями в рассматриваемой области пространства можно было полностью пренебречь. Тогда провод может считаться бесконечно длинным. Магнитное поле элемента тока ℑdℓ дается выражением (30.2), или

![]()
где dℓ⊥ – составляющая вектора dℓ, перпендикулярная к r. Магнитные силовые линии будут окружностями, центры которых расположены на оси провода. В скалярной форме:
![]()
где dб – угол, под которым вектор dℓ виден из точки наблюдения. Введя расстояние до провода R = r cosб, получим dB = ℑ cos б dб/(cR). Интегрирование этого выражения от б = - р/2 до + р/2 дает искомый результат:
B = 2ℑ/cR. (31.1)
Теперь нетрудно рассчитать взаимодействие двух бесконечно длинных параллельных постоянных токов ℑ1 и ℑ2. Первый ток в месте нахождения второго создает магнитное поле В1 = 2ℑ1/(cR), где R – расстояние между токами. Это поле действует на участок второго тока длины ℓ с силой F = ℑ2ℓB1/c, или
F = 2 ℑ1ℑ2ℓ/Rc2. (31.2)
Измерив F, можно по этой формуле вычислить численное значение электродинамической постоянной с. Впервые эта постоянная была измерена несколько иным путем В. Вебером (1804 –1891) и Р. Кольраушем (1809 –1858) в 1856г. Они нашли поразительный результат, что в пределах ошибок измерений величина c совпадает со скоростью света в вакууме. Последующие измерения других ученых не оставили никаких сомнений в том, что электродинамическая постоянная и скорость света в вакууме это одна и та же физическая постоянная. Теоретические исследования Максвелла показали, что этот фундаментальный результат является выражением электромагнитной природы света.
2. Системы единиц. Знание численного значения c открывает возможность рационального построения системы единиц в учении об электрических и магнитных полях. Перепишем основные формулы (26.1) и (29.2) без множителя c:
F = qm[vB], (31.3)
B = qm[vr]/r3. (31.4)
Тем самым вводятся новые единицы заряда (и тока) – в c раз больше соответствующих электростатических единиц и отличающиеся от них размерностью. На них основана так называемая магнитная система CGSM. Десятая доля CGSMq единицы заряда называется кулоном, а силы тока – ампером. Это – точные определения кулона и ампера.
Теперь можно дать определение единицы индукции магнитного поля, которая называется гауссом. Допустим, что векторы v и B взаимно перпендикулярны и что qm = 1CGSМq, v = 1 см/с, В = 1 Гс. Тогда формула (31.3) дает F = 1дин. Это приводит к следующему определению. Гаусс есть напряженность такого магнитного поля, которое действует на заряд в одну CGSMq с силой в одну дину, если заряд движется перпендикулярно к магнитному полю со скоростью 1 см/с. Легко переформулировать это определение, используя вместо единицы электрического заряда единицу электрического тока. Для получения конкретного представления о гауссе заметим, что напряженность земного магнитного поля меняется приблизительно от 0,4 Гс (на экваторе) до 0,7 Гс (на полюсе).
Система CGSE применяется только для измерения чисто электрических величин: заряда, напряженности и индукции электрического поля, электрического потенциала, емкости, электродвижущей силы, электропроводности, электрического сопротивления и пр. Система CGSM применяется лишь для измерения чисто магнитных величин: напряженности H и индукции B, магнитного потока, коэффициентов само - и взаимоиндукции, магнитных моментов, вектора намагничивания и пр. Каждая из этих систем никогда не используется как единая система для измерения всех электрических и магнитных величин. Гауссова система, которой мы пользуемся, является комбинированной. Единицы чисто электрических величин в ней совпадают с единицами CGSE, а чисто магнитных величин – с единицами CGSM.

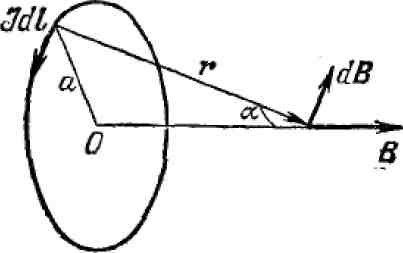

3. Поле кругового тока на его оси (рис. 31.2). Элемент тока ℑdℓ возбуждает магнитное поле dB, перпендикулярное к радиус-вектору r. Разложим это поле на две – осевую – dВz, и радиальную – dBr, составляющие. При интегрировании по контуру кругового тока радиальные компоненты взаимно уничтожаются. Результирующее поле будет направлено вдоль оси Z, и надо интегрировать только осевую составляющую
![]()
Угол б один и тот же для всех точек кругового тока. Интегрирование сводится к простому умножению на длину контура 2рa. Таким образом,
(31.5)
В точках, не лежащих на оси, выражение для поля кругового тока имеет сложный вид.

4. Иногда удобно вводить в рассмотрение поверхностные токи, т. е. токи, текущие по тонким поверхностным слоям тел. Проведем на обтекаемой током поверхности линию, перпендикулярную к направлению тока. Ток, приходящийся на единицу длины такой линии (заряд, протекающий через длину в 1 см за 1 сек), называется линейной плотностью тока и рассматривается как вектор i, направленный вдоль тока. За положительное направление обхода вокруг тока принимается направление вращения ручки правого буравчика, ориентированного по току, если при таком вращении буравчик ввинчивается в направление тока.

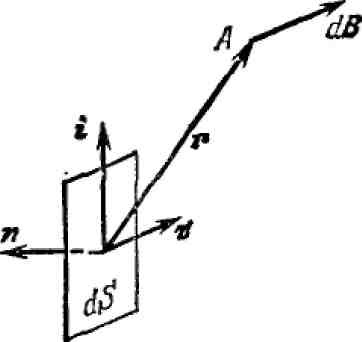

Пусть по площадке dS (рис. 31.3) течет постоянный поверхностный ток с линейной плотностью i. Площадку с током можно рассматривать как поверхностный элемент тока i dS, создающий магнитное поле
.
Вектор dB перпендикулярен к току i. Его можно разложить на составляющую dBф, касательную к площадке dS, и на составляющую dBn, перпендикулярную к ней. Найдем составляющую dBф. Единичный вектор ф расположим в плоскости площадки dS, ориентируя его в положительном направлении обхода перпендикулярно к току i, как указано на рис. 31.3. Единичный вектор нормали n можно направить произвольно. Очевидно,
![]()
где
– единичный вектор в направлении тока i. Так как
то
, (31.6)
где dЩ - телесный угол, под которым из точки наблюдения A видна внутренняя сторона площадки dS.
|
