Устройство и техническая эксплуатация автопогрузчиков (стр. 13 )

Термостат проверяют, опуская его в воду. Нагревая воду, следя! за клапаном термостата и термометром. Клапан должен начать открываться при температуре 70° С и полностью открываться при температуре, 83...90° С. При осмотре термостата необходимо обратить внимание на отсутствие накипи и чистоту отверстия в клапане, предназначенном для пропуска воздуха.

В процессе эксплуатации автомобиля на стенках полости охлаждения откладывается накипь, вследствие чего ухудшается, отвод тепла от деталей. Каналы приборов системы охлаждения засоряются накипью и продуктами коррозии, что приводит к перегреву двигателя. Накипь удаляют промывкой приборов системы охлаждения раздельно, так как растворы, применяемые для промывки радиатора, нельзя использовать при промывке полости охлаждения блока и головки цилиндров, изготовленных из алюминиевого сплава.

Перед промывкой радиатор снимают с автомобиля и заполняют его 10%-ным раствором едкого натра (каустическая сода), нагретого до 90° С. Этот раствор выдерживают в радиаторе в течение 30 мин, а затем сливают и к патрубку нижнего бачка присоединяют смеситель, к которому подводят горячую воду и сжатый воздух. Для контроля за давлением сжатого воздуха к патрубку, идущему от нижнего бачка радиатора к отопителю, присоединяют манометр.

Промывку радиатора выполняют одновременно горячей водой и сжатым воздухом так, чтобы вода вытекала через патрубок верхнего бачка и давление в нижнем бачке не превышало 0,1 МПа. С раствором едкого натра следует обращаться очень осторожно во избежание ожогов кожи и разъедания ткани одежды.

Если отложение накипи на стенках полости охлаждения в трубах радиатора незначительное, ее удаляют при помощи раствора хромпика, не снимая радиатор с автомобиля. Раствор хромпика приготовляют из расчета 4...8 г на 1 л воды и заливают его в систему.

Раствор с содержанием хромпика менее 3 г на 1 л воды применять нельзя, так как он вызывает усиленную коррозию деталей системы охлаждения.

Когда система охлаждения заправлена таким раствором, автомобиль эксплуатируется в течение месяца (при выкипании воды из раствора добавляют воду, при утечке через неплотности соединения— раствор). Слив раствор, систему нужно хорошо промыть чистой водой в направлении, обратном циркуляции, пропустив 10—15-кратный объем воды.

Система смазки имеет два основных признака неисправности: понижение или повышение давления масла. Ухудшение смазки бывает в результате попадания сконденсированного топлива, частиц нагара, осмоления и т. д. Диагностирование техническое состояния системы смазки осуществляется контрольным манометром и по цвету масла.

Понижение давления масла может быть в результате подтекания масла в масляной магистрали, износа масляного насоса и подшипников коленчатого и распределительного валов, малого уровня масла в поддоне картера, недостаточной его вязкости, заедания редукционного клапана в открытом положении. Подтекание масла возникает в месте неплотной затяжки штуцеров и пробок или через трещины в маслопроводах. Для устранения подтекания штуцера и пробки их нужно подтянуть, а трубки с трещинами заменить. Неисправности насоса, редукционного клапана и подшипников устраняют в ремонтных мастерских.

Малый уровень масла в поддоне может быть из-за выгорания масла, вытекания его через неплотности сальников коленчатого вала и места повреждения прокладки.

Загрязненное масло или масло недостаточной вязкости нужно заменить.

Повышение давления масла в системе бывает в результате засорения маслопроводов, применения масла с повышенной вязкостью, заедания редукционного клапана в закрытом положении. Засоренные маслопроводы прочищают (в разобранном двигателе) проволокой, промывают керосином и продувают сжатым воздухом. Для проверки правильности показаний указателя давления масла вместо одной из пробок центральной магистрали ввертывают штуцер контрольного манометра и, пустив двигатель, сличают показания контрольного манометра и указателя давления масла.

Основные работы по техническому обслуживанию кривошипно-шатунного и газораспределительного механизмов

ТО-1. Очистить двигатель от грязи и проверить его состояние. Двигатель очищают от грязи скребками, моют кистью, смоченной в содовом растворе или растворе стирального порошка, а затем вытирают насухо.

Состояние двигателя проверяют внешним осмотром и прослушиванием его работы на разных режимах.

ТО-2. Подтянуть гайки крепления головки цилиндров. Подтяжку производят на холодном двигателе динамометрический или обычным ключом из комплекта водительского инструмента. Последовательность затяжки гаек крышкиголовки цилиндров двигателя показана на рис.30.

В двигателе ЗИЛ-130 шкив вентилятора приводится в действие двумя ремнями. Натяжение одного из них регулируется перемещением генератора, а второго — перемещением насоса гидроусилителя рулевого управления. Натяжение ремня вентилятора изменяют натяжным роликом.

Рис.30.Последовательность затяжки гаек (болтов) крепления головки цилиндров двигателя

Усилие (момент) при затяжке должно быть 73...78 Н. Подтягивать резьбовые соединения следует равномерно, без рывков, в строго определенной порядке для каждого типа двигателя. Затягивать гайки крепления головки блока нужно от центре, постепенно перемещаясь к краям. На двигателях перед подтяжкой крепления головок цилиндров сливают воду из системы охлаждения и ослабляют гайки крепления впускного трубопровода. После подтяжки гаек головки цилиндров  нужно вновь затянуть гайки впускного трубопровода и отрегулировать зазоры между клапанами и коромыслами.

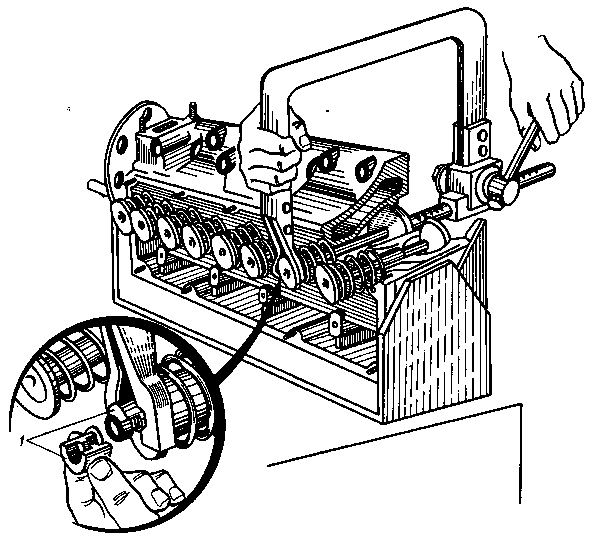

Рис.31.Снятие и установка с помощью приспособления клапанных пружин

Крепление поддона картера выполняют на смотровой канаве. Автомобиль при этом необходимо затормозить стояночным тормозом, включить низшую передачу, выключить зажигание, а под колеса положить колодки. Проверяют зазор между стержнем клапана и носком коромысла и при необходимости производят  регулировку.

Подтягивая гайки крепления, необходимо пользоваться исправными инструментами, подбирая ключи точно по размерам гаек. Не разрешается работать гаечными ключами с непараллельными, изношенными губками.

Рис.32.Проверка компрессии в камерах сгорания компрессометром

Запрещается отвертывание и завертывание гаек ключом больших размеров с подкладыванием металлических пластинок между гранями гайки и ключа, удлинение рукоятки ключа путем присоединения другого ключа или трубы.

СО. Два раза в год проверить состояние цилиндропоршневой группы двигателя.

Основные работы по техническому обслуживанию системы охлаждения.

ЕО. Проверить уровень жидкости в радиаторе или в расширительном бачке. Уровень жидкости в радиаторе должен быть на 15...20 мм ниже заливной головки.

Заполняя систему охлаждения антифризом, нужно заливать его на, 6...7% меньше, чем воды по объему, так как при нагревании он расширяется больше, чем вода. При испарении антифриза необходимо доливать воду, а при утечке — антифриз. Проверить, нет ли подтекания жидкости в системе охлаждения.

  ТO-1. Проверить отсутствие подтекания жидкости во всех соединениях системы охлаждения; при необходимости устранить подтекание. Смазать подшипники водяного насоса (по графику смазки). Смазку нагнетают шприцем через масленку до появления ее из контрольного отверстия насоса. Дальнейшее нагнетание смазки может привести к выдавливанию сальников

ТО-2. Проверить герметичность системы охлаждения и при необходимости устранить утечку жидкости. Проверить и, если нужно, закрепить радиатор, его облицовку и жалюзи. Проверить крепление отрегулировать натяжение ремня и подтянуть крепление. Проверить крепление вентилятора водяного насоса и натяжение ремня привода вентилятора; при необходимости. Смазать подшипник водяного насоса (по графику). Проверить действие и герметичность системы отопления, действие жалюзи. При крайнем переднем положении рукоятки пластины жалюзи должны быть полностью открыты, постепенно закрываясь при перемещении рукоятки на себя. Проверить действие паровоздушного клапана пробки радиатора.

СО. Два раза в год промыть систему охлаждения. Проверить состояние утеплительного чехла (в зимнее время) и надежность его крепления. При подготовке к зимней эксплуатации проверить состояние и действие пускового подогревателя и других вспомогательных средств облегчения пуска двигателя, установленных на автомобиле, и при необходимости устранить неисправность. При безгаражном хранении автомобилей в холодное время года после окончания работы необходимо слить воду из системы охлаждения, открыв краники на блоке и нижнем патрубке радиатора, пробку горловины радиатора и краник системы отопления кузова.

Основные работы по техническому обслуживанию системы смазки.

ЕО. Проверить уровень масла масломерной линейкой перед пуском двигателя и в пути при длительных рейсах и при необходимости долить его. В зимнее время при хранении автомобиля на открытой площадке и низкой температуре по окончании работ слить масло из картера прогретого двигателя, а перед пуском залить в картер подогретое до 90°С масло, кроме тех случаев, когда пользуются пусковым подогревателем. Проверить, нет ли течи масла.

ТО-1. Наружным осмотром проверить герметичность приборов системы смазки и маслопроводов. При необходимости устранить неисправности. Слить отстой из масляного фильтра. Перед сливом отстоя прогреть двигатель, очистить от пыли и грязи корпус фильтра. Отстой нужно слить в посуду, отвернув при этом резьбовую пробку, так, чтобы не загрязнить двигатель. Проверить уровень масла в картере двигателя и при необходимости долить его. Сменить по графику масло в картере двигателя, при этом заменить фильтрующие элементы, а также удалить осадки из фильтра центробежной очистки.

ТО-2. Наружным осмотром проверить герметичность соединений системы смазки двигателя и крепление приборов, при необходимости устранить неисправности. Слить отстой из фильтра.

Заменить масло в картере двигателя (по графику). Менять масло при средних условиях эксплуатации автомобиля следует согласно заводской инструкции. Обычно это совмещают с одним из технических обслуживаний. С заменой масла заменяют фильтрующие элементы и очищают фильтр центробежной очистки масла. Для полного слива масла двигатель необходимо предварительно прогреть.
