Устройство и техническая эксплуатация автопогрузчиков (стр. 3 )

грузоподьемного оборудования и рулевого управления. На погруз-чиках большой грузоподьемности применяетсяпневматическая передача для привода колесных тормозов, использующая энергию сжатого воздуха.

Механизмы управления дают возможность управлять автопогрузчиком:рулевым управлением изменяют направление движения, а тормозами замедляют скорость движения, останавливают и удерживают на местеавтопогрузчик.

Двигатель автопогрузчика преобразует тепловую энергию, получаемую в результате сжигания топлива,  в механическую работу и состоит из двух механизмов: кривошипно-шатунного и газораспределительного и четырех систем: охлаждения, смазки, питания и зажигания.

2.Технические характеристики вилочногоавтопогрузчика VP FD-15

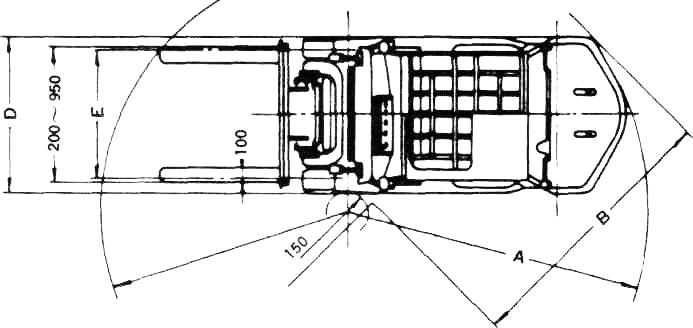

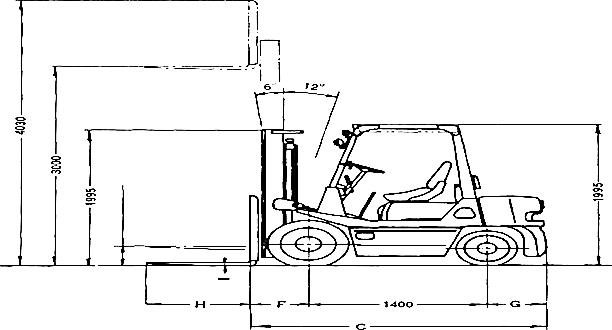

Рис.1. Габариты  автопогрузчика VP FD– 15

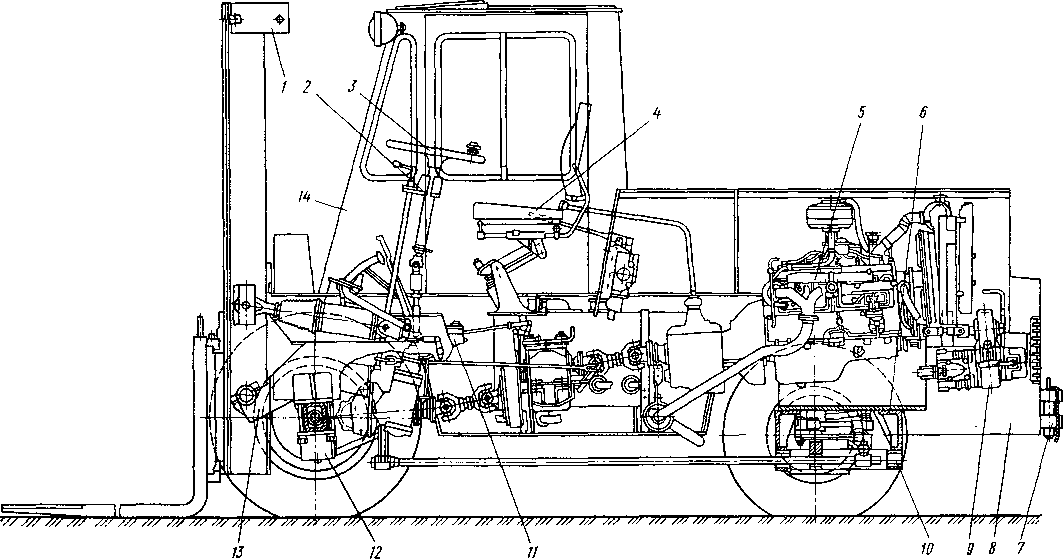

Рис. 2. Составные части автопогрузчика:

1 - грузоподъемное оборудование, 2 - пульт управления, 3 - руль, 4 - сиденье, 5 - двигатель, 6 - балка, 7 - буксирная скоба, 8 - противовес, 9 - привод гидронасосов, 10 - ось, 11 - тормозная система, 12 — ведущий мост, 13 - рама, 14 — кабина

Рис.3.Расположение органов  управления автопогрузчиком и контрольно-измерительныхприборов:

1 - кнопка звукового сигнала, 2 - рулевое колесо, 3 - щиток приборов, 4- манометр пневматический, 5-манометр гидравлический, 6 - включатель стеклоочистителя, 7 - амперметр, 8 - включатель стартера, 9 - указатель уровнятоплива, 10 —замок зажигания, 11 – температуры охлаждающей жидкости в двигателе, 12 - переключатель света, 13 - указатель давления масла в двигателе, 14 –рычаг управления цилиндрами подъема, 15 - рычаг управления цилиндрами наклона, 16– рычаг управления цилиндрами захватов (грейфера), 17–рычаг переключения механизма обратного хода, 18– рычаг стояночного тормоза, 19 - педаль управления дроссельной заслонкой, 20 – педаль рабочего тормоза, 21 - рычаг переключения передач, 22 - педаль сцепления, 23 - ножной переключатель света, 24-кнопка ручного управления дроссельной заслонкой, 25 - кнопка ручного управления воздушной заслонкой.

Рис. 4. Таблица, показывающая положения рычагов при управленииавтопогрузчиком

Классификация. По назначению погрузчики делятся на погрузчики общего назначения и специальные.

Погрузчики общего назначения изготовляют в основном исполнения ”У” категории I для эксплуатации в районах, расположенных на высоте до 1200 м над уровнем моря, при температуре окружающего воздуха от +40 до -40°С, относительной влажности воздуха до 80% (измеряемой при температуре +20°С), запыленности воздуха до 1 г/м3, скорости ветра до 15 м/с.

На пульте размещена таблица с указанием положения рычагов при управлении погрузчиком (рис. 4).

Для управления двигателем служатзамок зажигания 10, включатель стартера 8, педаль 19 управления дроссельной заслонкой, кнопки 24и25 ручного управления дроссельной и воздушной заслонками.

Контроль за работой двигателя производится с помощью приборов на щитке (см. рис.3):амперметра 7, указателя уровня топлива 9, указателя температуры охлаждающей жидкости 11, указателя давления масла 13.

Управление ходовым оборудованием включает: рулевое колесо 2, рычаг 17 переключения механизма обратного хода, рычаг 18 стояночного тормоза, рычаг 21 переключения передач, педали 20 и 22 рабочего тормоза и сцепления.

Грузоподъемное оборудование управляется рычагами 14, 15 и 16. На щитке приборов размещены манометры гидравлической 5 и пневма­тической 4 передач, переключатель света 12, включатель стеклоочистителей 6.

Общая информацияобавтопогрузчике VP FD-15
Автопогрузчик VP FD 15 грузоподъемностью 1500 кг.

Назначение: для работы в условияхограниченного пространства.

Описание автопогрузчика и его уникальных характеристик:

Автопогрузчик VP FD-15, грузоподъемностью 1.5 обладает высокой маневренностью и незаменим для работы в условиях ограниченного пространства.

Основные  технические характеристикиVP FD-15

Таблица 1

Основные характеристики
Грузоподъёмность, кг	1500
Двигатель
Модель двигателя	C-240 / 4JG2
Тип двигателя	дизельный
Число и расположение цилиндров	4
Рабочий объём двигателя, см3	2369/3059
Мощность двигателя, кВт  (л. с.)	36,8/44,9
Расчётная частота вращения,  об/мин	2500/2450
Производитель двигателя (марка)	ISUZU
Размеры
Дорожный просвет, мм	180
Колесная (гусеничная) база,  мм	1350
Центр тяжести груза, мм	500
Наклон мачты (a/b), град	6/12
Мачта, мм	2000-4220
Длина до спинки вил, мм	2235
Общая ширина, мм	1065
Ходовые характеристики
Наружный габаритный радиус поворота,  мм	1950
Вид управления	сидя
Навесное оборудование
Вид рабочего органа (основной)	вилы

Краткие технические характеристики автопогрузчика

Таблица 2

Модель	FD - 15
Грузоподъемность, кг	1500
Смещение центра тяжести груза от спинки вил, мм	500
Колесная база, мм	1350
Угол наклона мачты вперед/назад, %	6/12
Высота, мачта сложена	2000
Длина погрузчика до спинки вил, мм	2235
Ширина погрузчика, мм	1065
Дорожный просвет, по центру колесной базы, мм	180
Внешний радиус поворота, мм	1095
Модель ДВС	ISUZU C-240 (ISUZU 4JG2)
Номинальная мощность ДВС, кВт ( л / с )	36.8 (44.9)
Номинальные обороты ДВС, об\мин	2500(2450)
Число цилиндров/Рабочий объем ДВС, см3	4/2369 (4/3059)

3. Вилочные автопогрузчики VP FD - 15 и FD - 18

Вилочные автопогрузчики VP FD - 15 и FD -18, грузоподъемностью 1.5 и 1.8 тонн, обладают высокой маневренностью и незаменимы для работы в условиях ограниченного пространства.
В качестве силового агрегата, в автопогрузчиках используются японские дизельные двигатели ISUZU, которые надежны в эксплуатации, высокоэффективны и изготавливаются с учетом экологических требований.

Достоинства автопогрузчиков VP FD - 15 и FD - 18:
-Высокая маневренность;
-Компактные габариты;
-Низкие затраты на эксплуатацию;
- Комфортное рабочее место оператора (водителя).

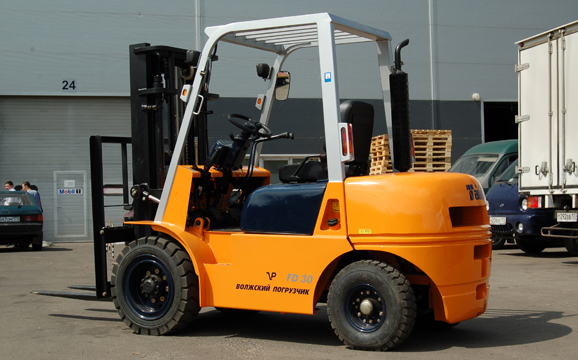

Рис.5. Виды  автопогрузчиков:рабочее место, двигатель, рабочее место

Краткие технические характеристики автопогрузчиков (для моделей в стандартной комплектации):

Стандартная комплектация автопогрузчика включает в себя:

Комплект пневматических шин
Зеркала заднего вида
Звуковой сигнал заднего хода
Пластиковый тент на кабину оператора (водителя)
Комбинированные передние фонари (сигнал поворота и габаритные огни)
Комбинированные задние фонари
Фонари  рабочего освещения
ЗИП
Двухступенчатая мачта с широким обзором высота подъема груза 3м
Каталог запасных частей, инструкция по эксплуатации,  паспорт автопогрузчика

4. Вилочный автопогрузчикMitsubishiFD-15NT

Рис.6.Общий вид автопогрузчика

Общая информация об автопогрузчике Mitsubishi FD-15NT
Вилочный автопогрузчик Mitsubishi FD-15NT грузоподъемностью 1500 кг

Назначение: для интенсивных работ в вагонах, контейнерах, фурах, в открытых и закрытых складских помещениях

Описание автопогрузчика и его уникальных характеристик:

Серия "N" погрузчиков  Mitsubishi оснащена микропроцессорной системой управления, которая обеспечивает блокировку хода и гидравлики в опасных ситуациях, а также обладает рядом диагностических функций. Надёжные, экологичные двигатели  S4Q2

Технические характеристики MitsubishiFD-15NT

Таблица 3

Основные характеристики
Грузоподъёмность,  к г	1500
Общий вес,  к г	2560
Двигатель
Модель двигателя	S4Q2
Тип двигателя	дизельный
Число и расположение цилиндров	4
Рабочий объём двигателя, см3	2504
Мощность двигателя, кВт (л. с.)	36,1  ( 44,2 )
Расчётная частота вращения,  об /мин	2500
Производитель двигателя (марка)	Mitsubishi
Максимальная скорость,  км /ч	19
Размеры
Дорожный просвет, м м	135
Колесная (гусеничная) база, мм	1400
Габаритные размеры, мм	3330x1065x2065
Центр тяжести груза, мм	500
Наклон мачты (a/b), град	6,0/12,0
Тормозная система
Рабочие тормоза	гидравлические
Эксплуатационные характеристики
Высота подъёма рабочего органа, мм	3000
Колёса
Шины	6.50 - 10-10PR / 5.00 - 8-8PR
Количество колес передн./задние (x - ведущие)	2x/2
Колея передних/ задних колес, мм	890/900
Ходовые характеристики
Наружный габаритный радиус поворота, мм	1950
Вид управления	сидя
Навесное оборудование
Вид рабочего органа (основной)	вилы
Размер рабочего органа, Д х Ш х В, мм	1070x100x35
Характеристики погрузчика
Скорость подъема с грузом/без груза, мм /с	600/650
Скорость опускания с грузом/без груза, мм /с	520/500
Другие характеристики
Вид шасси	колёса

5.Автоогрузчики Toyota 8серии  8FD/8FG дизельные и газово-бензиновыегрузоподъемностью от 1,0 до 3,5 тонн
