Устройство и техническая эксплуатация автопогрузчиков (стр. 27 )

увеличения частоты ка аккумуляторной батареи, обмотка возбуждения будет питаться током генервращения ротора, когда напряжение тока генератора станет большим, чем напряжение тоатора. Э. д.с. генератора зависит от частоты вращения ротора, а также от размеров магнитного потока обмотки возбуждения.

Применение генераторов переменного тока позволяет уменьшить габаритные размеры, вес генератора и генераторами постоянного тока. Для поддержания постоянного напряжения при повысить ндежность, сохранив или даже увеличив его мощность по сравнению с изменяющихся частоте вращения ротора генератора, нагрузки и температуры служит реле-регулятор. На изучаемых автопогрузчиках устанавливают

Контактно-транзисторный реле-регулятор состоит из двух электромагнитных реле (регулятора напряжения полупроводниковые контактно-транзисторные и бесконтактно-транзисторные реле-регуляторы и реле защиты), транзистора, трех диодов и резисторов (см. рис.58).

Рис.58.Схема контактно-транзисторного реле-регулятора 350

Регулятор напряжения состоит из сердечника с одной обмоткой и одной парой контактов. При работе генератора ток в обмотку возбуждения поступает через транзистор. Если напряжение не превышает допустимого, ток через транзистор поступает без ограничения. С увеличением напряжения сердечник регулятора напряжения намагничивается настолько, что якорек притягивается и контакты смыкаются, транзистор при этом не пропускает тока и в обмотку возбуждения ток поступает через добавочные резисторы, напряжение "падает" и контакты вновь размыкаются. Этот процесс повторяется с большой частотой. Напряжение генератора поддерживается на уровне 12,5...13,0 В.

Реле защиты служит для защиты транзистора от большой силы тока при коротком замыкании в цепи обмотки возбуждения генератора. При превышении силы тока расчетной величины контакты реле защиты смыкаются и через транзистор ток на обмотку возбуждения генератора не поступает, а проходит через добавочный резистор. Этот процесс будет продолжаться до тех пор, пока генератор будет перегружен. Реле защиты состоит из сердечника и трех обмоток: последовательной обмотки (ПО), вспомогательной обмотки (ВО), удерживающей обмотки (УО) и одной пары замыкающих контактов. Транзистор является усилителем и служит для управления током возбуждения генератора (током электромагнита) совместно с регулятором напряжения.

Диоды пропускают ток только в одном направлении. Каждый из установленных диодов имеет свое назначение: диод Дос не пропускает тока самоиндукции в цепь, диод Др разделяет цепи контактов реле напряжения и реле защиты и диод Дг (гасящий диод) замыкает ток самоиндукции в обмотках реле.

Реле-регулятор имеет три клеммы: ВЗ — присоединена к выключателю зажигания, Ш реле — к Ш генератора и М - к массе.

Надежность работы рассмотренного реле-регулятора повышена за счет того, что несмотря на большой ток возбуждения через контакты проходит его незначительная часть, благодаря этому искрение между ними уменьшается и повышается их долговечность.

Недостатком контактно-транзисторного реле-регулятора является изменение упругости пружины, а следовательно, и нарушение регулировки его. Этот недостаток исключен в бесконтактно-транзисторных реле-регуляторах РР-350

Основным элементом этого реле является стабилитрон Д1, который управляет тремя транзисторами: регулирующим ТЗ — работающим в режиме усиления, входным 77, выполняющим функции усиления и формирования импульсов, и Т2 — включенным в усилительный контур. В реле имеется измерительная цепь, состоящая из входного делителя напряжения и стабилитрона. Одно плечо делителя имеет чисто омическое сопротивление, а второе — омическое и индуктивное.

Если напряжение генератора после выпрямления меньше расчетного, то стабилитрон Д1 не пропускает ток и входной транзистор 77 закрыт, так как к базе и эмиттеру приложен положительный потенциал. Закрытое состояние транзистора 77 обеспечивает прохождение тока базы промежуточного транзистора Т2: от клеммы « + » выпрямителя к « + » ВЗ и далее через эмиттер— база транзистора Т2 и резистор R5. Транзистор Т2 при этом открыт и по цепи: « + » выпрямителя, диод ДЗ, эмиттер база транзистора ТЗ, диод Д2, эмиттер — коллектор транзистора Т2, резистор R6 идет ток базы выходного транзистора ТЗ, необходимый для поддержания его открытого состояния. Таким образом, когда напряжение выпрямленного тока меньше заданного, транзистор 77 закрыт, а транзисторы Т2 и ТЗ открыты, что обеспечивает прохождение максимального тока в обмотку возбуждения генератора  положительной клеммы выпрямителя через диод ДЗ, через эмиттер — коллектор транзистора ТЗ, минуя дополнительный резистор.

При превышении расчетного напряжения выпрямленного тока стабилитрон Д1 проводит ток и, следовательно, входной транзистор 77 открыт, так как по цепи

« + » выпрямителя, эмиттер — база транзистора 77, стабилитрон Д1, резистор делителя, «масса» идет ток, обеспечивающий его открытое состояние. Сопротивление транзистора 77 минимальное, а потенциал базы транзистора Т2 оказывается выше потенциала его эмиттера. Транзистор Т2 закрыт. Ток коллектора транзистора Т2 равен нулю, т. е. прерывается основная цепь прохождения тока базы выходного транзистора ТЗ. Следовательно, транзистор ТЗ также закрыт и ток в обмотку возбуждения генератора поступает через дополнительный резистор.

При работе регулятора стабилитрон Д1 попеременно находится в проводящем и непроводящем состоянии; соответственно этому транзистор 77 отпирается и запирается, а транзисторы Т2 и ТЗ запираются и отпираются.

Сила тока возбуждения при этом попеременно уменьшается и увеличивается, оставаясь средней.

Регулятор с генератором соединяются проводами с закрытыми фиксирующими штепсельными разъемами, чем исключается короткое замыкание проводов на «массу». Принцип действия бесконтактно-транзисторного реле-регулятора РР-356 аналогичен описанному. Особенностью этого реле-регулятора является то, что он рассчитан на работу с генератором на 28 В и имеет два стабилитрона и два кремниевых транзистора, с более высокой стойкостью к перегреву и обеспечивающих более длительный срок эксплуатации.

На автомобиле генератор и аккумуляторная батарея включены параллельно. Когда напряжение генератора больше напряжения аккумуляторной батареи, ток от генератора через выпрямитель наряду с питанием потребителей заряжает аккумуляторную батарею.

Если напряжение генератора становится ниже напряжения аккумуляторной батареи, ток для питания потребителей течет от аккумуляторной батареи, но в генератор не поступает, так как его не пропустят диоды выпрямителя.

Генераторы переменного тока обладают свойством самоограничения максимальной силы тока. Самоограничение силы тока достигается за счет того, что при увеличении тока нагрузки возрастает ток в катушках обмотки статора, что сопровождается увеличением магнитного потока статора. Так как магнитный поток статора противодействует магнитному потоку ротора, результирующий магнитный поток уменьшается, что приводит к уменьшению индуктируемойэ. д.с,

Ограничение тока также происходит за счет того, что при увеличении частоты вращения ротора повышается частота тока в обмотках катушки статора, что, в свою очередь, увеличивает индуктивное сопротивление обмотки.

Контрольные вопросы:

1.Какие системы и приборы входят в схему электрооборудования автопогрузчика?

2.Расскажите о назначении аккумуляторной батареи и правилах обращения с ней.

3.Расскажите о назначении и типе генератора.

4.Расскажите об устройстве аккумуляторной батареи.

5.Расскажите об устройствегенератора переменного тока.

4. Стартер.

Надежный пуск двигателя возможен при условии, если его коленчатый вал вращается с частотой 60—80 мин-1. Так как достижение такой частоты вращения при помощи рукоятки требует от водителя значительных усилий, то для облегчения работы водителя при пуске применяют электрический двигатель — стартер.

Основными частями стартера (рис.59), как и генератора, являются: корпус, полюсные сердечники, обмотки полюсных сердечников, якорь с обмотками и коллектором, две крышки, щетки и щеткодержатели.

В связи с потреблением стартером значительной силы тока (до 900 А) обмотки возбуждения и якоря выполнены из толстого провода. Четыре секции обмотки возбуждения включены последовательно обмоткам якоря двумя параллельными ветвями по две обмотки возбуждения в каждой. Щетки для лучшей проводимости сделанымеднографитными. Две щетки соединены с массой, а две — с обмотками возбуждения. Закреплены щетки в щеткодержателе и прижимаются к коллектору пружинами.

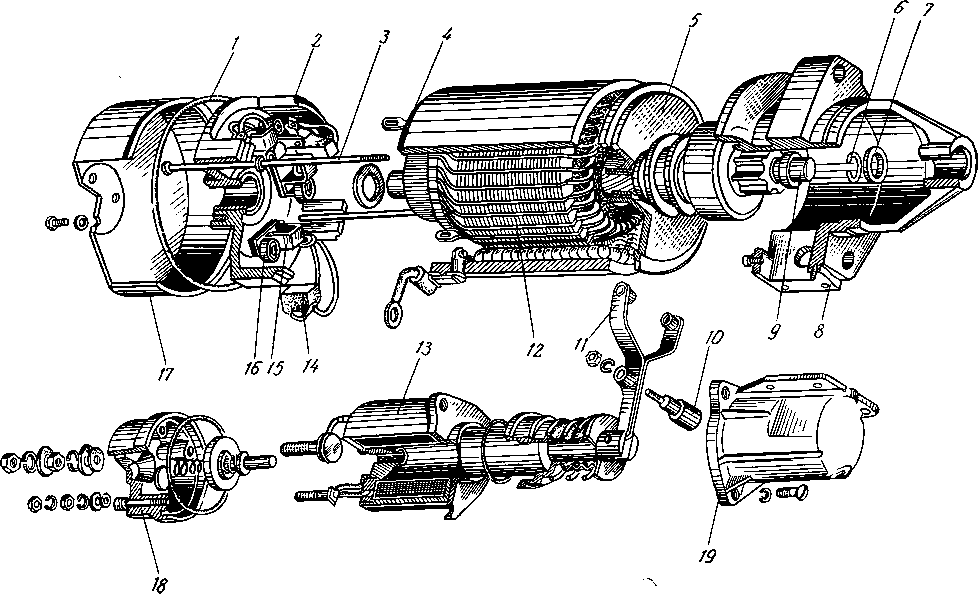

Рис.59.Стартер СТ-230А

1-уплотнительное кольцо, 2-крышка, 3-стяжной болт, 4-корпус, 5-промежуточная опора, 6-стопорное кольцо, 7-упорная шайба, 8-крышка, 9-упорная втулка,10-ось, 11-рычаг привода, 12-якорь, 13-тяговое реле, 14-щетки, 15-щеткодержатели, 16-пружина, 17-защитный колпак, 18-крышка, 19-крышка.

Для приведения во вращение коленчатого вала двигателя стартер оборудован приводом, соединяющим вал стартера с зубчатым венцом маховика. Стартер включают при помощи выключателя зажигания. Работа стартера основана на взаимодействии магнитных полей обмоток возбуждения и якоря.

Привод стартера должен обеспечивать соединение шестерни стартера свенцом маховика только на время пуска двигателя. После пуска вал стартера должен немедленно отключаться, в противном случае венец маховика будет вращать якорь стартера с очень большой частотой и витки обмотки якоря могут под действием центробежной силы выйти из пазов.

На изучаемых автомобилях применяют стартер с дистанционным управлением и электромагнитным включением (рис.64). Привод состоит из реле включения, тягового реле с двумя обмотками — втягивающей и удерживающей, рычага с вилкой, кольца, пружины, шлицованной втулки и муфты. Втягивающая обмотка включена последовательно обмотке якоря, а удерживающая параллельно.

Муфта свободного хода состоит из ведущей обоймы, перемещающейся на шлицах вала, и ведомой обоймы с шестерней и четырьмя клинообразными выемками. В клинообразных выемках помещены ролики с пружинами. Вращение ведущей обоймы вызывает перемещение роликов в узкую часть выемки и заклинивание ими ведомой обоймы на ведущей. Если вращать по ходу ведомую обойму относительно ведущей, то ролики перемещаются в более широкую часть выемок и ведомая обойма будет свободно вращаться на ведущей.
