Устройство и техническая эксплуатация автопогрузчиков (стр. 4 )

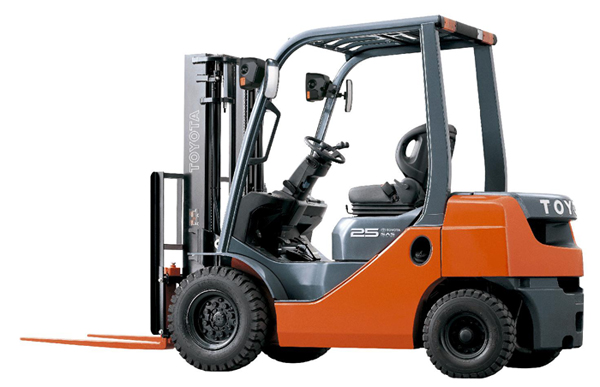

Рис.7. Общий вид  автопогрузчико  Toyota 8FD/8FG

Для компании Toyota автопогрузчики 8 серии стали высшим достижением за ее уже более чем 50-летнюю историю разработки и производства грузоподъемной техники, на протяжении которой, она всегда стремилась к вершинам мастерства. Тойота удалось добиться полного сочетания исключительного комфорта и превосходного управления новых моделей вилочныхавтопогрузчиков. TOYOTA 8-й серии Оснащены высокотехнологичным оборудованием, повышающим безопасность и работоспособность водителя. Это новейшая серия автопогрузчиков с двигателем внутреннего сгорания, которая пришла на смену распространённой 7-й серии, ставшей просто бестселлером. В 8 серии ToyotaIndustrialEquipmentусовершенствовала все лучшие качества предыдущей модели, внедрила свои новые технологии и довела до «идеала» автопогрузчики, которые уже были признаны, как самые лучшиевмире. Технические характеристики автопогрузчиков различной грузоподь- емностиТаблица 4
Автопогрузчик Toyota 8FD/8FG — модель	8FD-10*	8FD-15*	8FD-18*	8FD-10	8FD15
Грузоподъёмность	кг	1000	1500	1750	1000	1500
Расстояние от центра массы груза до спинки вил	мм	500	500	500	500	500
Максимальная высота подъема груза на вилах	мм	3000***(2700-7000)
Свободная высота подъема груза	мм	680 (1340)**	710 (1365)**	710 (1365)**	140	145
Общая ширина машины	мм	1045	1070	1070	1045	1070
Длина машины до спинки вил	мм	2245	2290	2315	2245	2290
Общая высота по защитному ограждению	мм	1930	1930	1930	2080	2080
Колесная база	мм	1485	1485	1485	1485	1485
Радиус поворота (внешний)	мм	1910	1990	2010	1910	1990
Минимальная ширина пересекающихся проездов	мм	1840	1850	1860	1975	2010
Базовая ширина проездов для разворота машины с грузом на 90° (без учета длины груза и зазора безопасности)	мм	2315	2400	2420	2315	2400

Примечание: * Низкопрофильная модель для работы в вагонах. В стандартный комплект поставки включены крюки с проушинами, огнетушитель, непробиваемые шины. ** грузовая каретка не снабжена защитной решеткой. *** Максимальная высота подъема вил 3000 мм является стандартной. Также возможна комплектация мачтами с высотой подъема от 2000 до 7000 мм.

Полное описание автопогрузчиков Toyota 8FD/8FG

Рис.8.Общий вид  автопогрузчиков Toyota 8FD/8FG

При разработке автопогрузчиков Toyota 8-й серии были пересмотрены все приоритеты и направления дальнейшего развития. Особое внимание было уделено безопасности работы и эргономике. Была существенно снижена стоимость расходов на эксплуатацию погрузчика и улучшена долговечность.

Результатом всей проведённой работы стала превосходная эргономика и безопасность работы. Теперь конструкция мачты обеспечивает отличную обзорность в зоне грузоподъёмного механизма. Передняя кромка крыши претерпела серьезных изменений конструкции таким образом, чтобы обзор груза на наиболее часто используемых высотах подъема был улучшен. Были уменьшены усилия, прилагаемые оператором при управлении погрузчиком и сведена к минимуму шумность и вибрация, что существенно снижает усталость водителя в течении всей смены и способствует безопасности работы.

Проведена работа по увеличению надежности автопогрузчика с помощью изменённой системы охлаждения, модифицированной электрической компоновки и проводки — 90% всех разъёмов влагозащищённые. Максимально увеличили пожаробезопасность автопогрузчика с помощью изоляции горячих частей двигателя от попадания воспламеняющих материалов.

Автопогрузчики 8-ой серии были разработаны с приоритетным вниманием к следующим пунктам:

Неоспоримы №1 в области безопасности!
Стремясь к реализации истинного потенциала, Toyota на первое место ставит безопасность. Современные технологии воплощенные в системе активной стабилизации(SAS), заслужившей высокой похвалы при эксплуатации автопогрузчиков 7 серии, способствуют уменьшению вероятности возникновения несчастных случаев. Защите водителя и груза способствуют и другие новаторские функции, такие как система обнаружения присутствия оператора(OPS) и система управления перемещением и грузоподъемными операциями, которой автопогрузчики оборудуются по желанию заказчика.  Непрерывные разработки и усилия корпорации Toyota направлены на обеспечение высокого уровня комфорта и безопасности погрузочной техники.

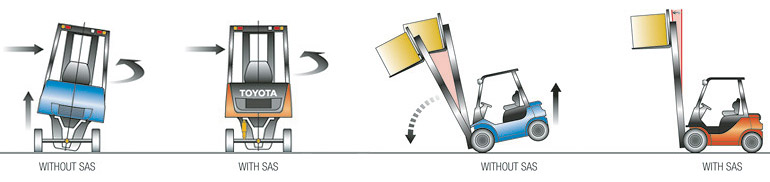

Рис.9.Уменьшение вероятности возникновения несчастных случаев системой активной стабилизации(SAS)

Снижение совокупной стоимости «жизненного цикла»
  Работа по снижению стоимости сервисного обслуживания, начиная уже со стадии планирования, с целью предложения заказчику максимальных выгод владельца.  Практическая реализация качества, долговечности и надежности от Toyota. Пересмотрены фундаментальные показатели вилочного автопогрузчика с целью снижения затрат на его эксплуатацию и обслуживание.

Превосходная эргономика
  Простота использования и минимальная утомляемость оператора привели к значительному повышению производительности. Комфорт — это то, чем всегда славилась Toyota. У автопогрузчика 8-й серии Вы его ощущаете с момента посадки.  Возьмитесь за большую вспомогательную рукоятку, поставьте ногу на широкую, низкую подножку и устраивайтесь на сиденье водителя, которое обеспечивает комфорт, опору и сохранение занятого положения. Заняв рабочее место и взявшись за руль небольшого диаметра, интуитивно почувствуете, что все, что нужно Вам для управления вилочным автопогрузчиком находится под рукой и не нужно тянуться. Также мгновенно Вы осознаете, что и вилочный захват, и груз у вас на виду. Такой уровень комфорта подготавливает почву для реализации истинного потенциалавилочного автопогрузчика Toyota.

Рис.10. Рабочее место водителя автопогрузчика (виды сразличных позиций)

Разработка и конструирование автопогрузчиков 8-й серии осуществлялось на заводе Takahamaкомпании Toyotaв Японии. В своем поиске возможностей повышения удобства управления Toyota использовала новейшие технологии для нового изучения процесса эксплуатации вилочного автопогрузчика. В ходе исследований вопроса, как сделать работу более эффективной, при помощи технологии «захват движения» были записаны все движения водителя. На основании полученных данных в конструкцию были внесены хорошо продуманные изменения, в результате чего автопогрузчики 8-й серии стали готовы превращать каждое действие водителя в полезную работу, ставшую бесперебойной и более производительной. После этого автопогрузчики 8 серии были подвергнуты испытаниям в условиях более суровых, чем в какие они когда-либо попадут в период эксплуатации. В результате на свет появилась абсолютно совершенная серия вилочных погрузчиков, которые еще в течение многих лет будут исправно служить своим владельцам.

6. Вилочный автопогрузчик TOYOTA 8FD-15

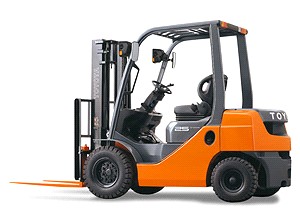

Рис.11. Общий вид автопогрузчика TOYOTA 8FD-15

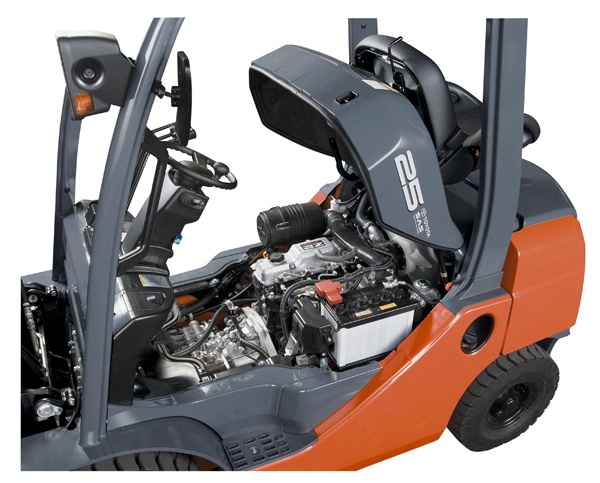

Надежный и экономичный  4-х цилиндровый дизельный двигатель собственного производства Toyota 1DZ-II объемом 2,5 л. с жидкостным охлаждением, мощностью 40 кВт. при  2 400 об/мин. В стандартной комплектации автопогрузчика существует многоступенчатая система фильтрации топлива, включая фильтр с датчиком наличия воды в топливе. Свечи накаливания с таймером для уверенногопуска в холод- ный период. АКБ увеличенной емкости. ТНВД роторного типа. Уровень токсичность отработанных газов соответствует приводимым ниже нормативнымположениям.   • Европейские нормы по токсичности выбросов для внедорожного транспорта(97/68/EC, ЧастьII; уровень 2) (действуют с 01 января 2004г.)   • Нормы США по токсичности выбросов для внедорожного транспорта (Свод федеральных нормативных актов  т. 40 часть 89; уровень 2) (дейст- вуют с 01января 2004 г.) ..Передача крутящего момента от двигателя на ведущие колеса осуществ- ляется при помощи гидродинамической трансмиссии. Данный тип пере- дачи обеспечиваетотличную плавность хода и удобство в управлении для оператора (водителя). Управление направлением движения осуществляется с помощью электрических клапанов, которые управляются с подрулевого переклю- чателя. Управление мачтой и дополнительными функциями осуществляется при помощи рычагов, связанных напрямую с гидрораспределителем.   Опционально возможна комплектация джойстиками на сервоприводах, которые позволяют максимально точно оперировать функциями автопог- рузчика.   Защитное ограждение оператора выполнено согласно международным стандартамбезопасности, обеспечивает максимальный уровень комфорта и безопасностидля оператора. Отличная обзорность, а, следовательно, максимально возможная безопасность при выполнении работ. Высоко- классная шумо и виброизоляция двигателя и элементов трансмиссии резко снижает утомляемость оператора, позволяя с легкостью работать сверх нормы. В качестве опции можно доукомплектовать автопогрузчик стальной кабиной и отопителем. 90% электрических соединителей являются водонепроницаемыми.  Подъемная мачта выполнена из специ- альногопрофиля который обеспечивает отличный обзор. Комплектация автопогрузчикавозможна разными типами мачт с различными высотами подъема. ГАРАНТИЯ На  все новые автопогрузчики TOYOTA, предоставляется гарантия 3 года или 3500 м/ч, в зависимости от того, что наступит ранее. Гарантия предоставляетсяпри условии заключения договора на сервисное обслу- живание. Без заключениядоговора на обслуживание гарантия 12 месяцев или 2000 м/ч. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Сервисное, гарантийное и послегарантийное обслуживание осуществля- ется сервисными станциями, оборудованными системой навигации, всем необходимым инструментом и оборудованием на территории клиента. Сложный и капитальный ремонт техники производится на базе ООО «Предприятие «Стройкомплект». ЗАПАСНЫЕ ЧАСТИ   Компания TOYOTA уделяет особое внимание послепродажному обслу- живанию, особенно оперативной поставке запасных частей и расходных материалов. Рис.12. Вид на двигатель автопогрузчика TOYOTA 8FD-15
Вилочный автопогрузчик Toyota 8 серии Это всемирно известное имя японской компании не нуждается в представлении, оно говорит само за себя - TOYOTA. В нашем сознании TOYOTA преждевсего ассоциируется с высочайшим качеством производимой продукции, надежностью, обеспечением высокоуровневого послепродажного технического обслуживания.   Конечно, главным образом, известны первоклассные автопогрузчики TOYOTA, но компания на этом не остановила свое развитие, и в конце 50-х годов на заводахTOYOTA начала производство подъемно-транспортной техники, а именно вилочных автопогрузчиков, которые быстро завоевали весь мир, включая Украину. Первый автопогрузчик был поставлен в Украину в 1970году компанией «Сумитомо Корпорэйшн» и сейчас TOYOTA - наиболее распространенный импортный поставщик автопогрузчиков в Украину. Фундамент был заложен в 1926 году, когда выдающийся изобретатель СакичиТойода создал компанию ToyodaJidoShokiSeisakusho (сегодня это –ToyotaIndustriesCorporation. 29 августа 1995 года с производственной линии завода TOYOTA в городе Такахама (Япония) сошел миллионный вилочный автопогрузчик. Ни один из производителей погрузо-разгрузочного оборудования в мире не смог достичь столь высокого объема производства за такой кратчайший срок. Таблица 5
Технические характеристики автопогрузчиков Toyota грузоподъемностью 1 -1.8 тонны (62-8FD10, 62-8FD15, 62-8FD18, 32-8FG10, 32-8FG15)
Автопогрузчики T o y o t a 8FD / 8FG — модели 8FD10* 8FD15* 8FD18* 8FD10 8FD15 Грузоподъёмность кг 1000 1500 1750 1000 1500 Расстояние от центра массы груза до спинки вил мм 500 500 500 500 500 Максимальная высота подъема груза на вилах мм 3000***(2700-7000) Свободная высота подъема груза мм 680 (1340)** 710 (1365)** 710 (1365)** 140 145 Общая ширина машины мм 1045 1070 1070 1045 1070 Длина машины до спинки вил мм 2245 2290 2315 2245 2290 Общая высота по защитному ограждению мм 1930 1930 1930 2080 2080 Колесная база мм 1485 1485 1485 1485 1485 Радиус поворота (внешний) мм 1910 1990 2010 1910 1990 Минимальная ширина пересекающихся проездов мм 1840 1850 1860 1975 2010 Базовая ширина проездов для разворота машины с грузом на 90° (без учета длины груза и зазора безопасности) мм 2315 2400 2420 2315 2400

Примечание:  Максимальная высота подъема вил, равная 3000 мм, являетсястандартной. Также возможна комплектация мачтами с высотой подъемаот 2700 до 7000 мм. Автопогрузчик оснащен рулевым колесом с регулируемымнаклоном и регулируемым в продольном направлении на 120 мм сиденьем, что обеспечивает оператору наиболее удобное рабочее положение.
