Устройство и техническая эксплуатация автопогрузчиков (стр. 17 )

Рис.39.Схема карбюратора К-129В:

1— распылитель ускорительного насоса; 2 — воздушная заслонка; 3 — малый диффузор; 4 — распылитель экономайзера; 5—канал; 6 — воздушный жиклер главной дозирующей системы; 7—воздушный жиклер системы холостого хода; 8— игольчатый клапан поплавковой камеры; 9 — фильтр; 10 — окно для контроля уровня бензина. 11 — поплавок;, 12 — пробка сливного отверстия; 13 — поплавковая камера; 14 — глав­ный жиклер; 15 — топливный жиклер системы холостого хода; 16 — эмульсионная труб­ка; 17 — винт регулировки качества смеси при малой частоте вращения коленчатого нала в режиме холостого хода; 18 — эмульсионный жиклер; 19 и 20 — отверстия системы холостого хода; 21 — дроссельная заслонка; 22 — большой диффузор; 23 — нагне­тательный клапан ускорительного насоса; 24—обратный клапан ускорительного насоса; 25 — клапан экономайзера; 26-тяга привода ускорительного насоса и экономайзера; 27— поршень ускорительного насоса; 28 — шток ускорительного насоса; 29 — шток экономайзера; 30— планка; 31 — клапан-поршень механизма разбалансировки; 32 — воздушноеотверстие.

При работе двигателя в режиме холостого хода топливо проходит через главный жиклер 14, топливный жиклер 15 системы холостого хода и поступает в соединительный канал, где к нему примешивается воздух, поступающий из входного воздушного патрубка карбюратора через воздушный жиклер 7 системы холостого хода. Образовавшаяся эмульсия проходит через эмульсионный жиклер 18 и через нижнее отверстие 19 поступает в смесительную камеру. При открытии дроссельной заслонки 21 эмуль­сия начинает поступать и через верхнее отверстие 20.

На режимах малых и средних нагрузок двигателя главная дозирующая система и система холостого хода работают совместно.

При работе главной дозирующей системы топливо из поплавковой камеры 13 через главный жиклер 14 поступает в колодец, имеющий эмульсионную трубку 16. Воздух в эмульсионную трубку поступает через жиклер 6, расположенный в пробке над эмульсионной трубкой. Образовавшаяся эмульсия по каналу подается к распы­лителю, расположенному в узком сечении малого диффузора 3.

При положении дроссельной заслонки 21, близком к полному открытию, шток 29 экономайзера открывает клапан 25 и дополнительное топливо из поплавковой камеры поступает во входной воздушный патрубок карбюратора через распылитель 4.

Резкое открытие дроссельной заслонки 21 вызывает перемещение вниз планки 30, штока 28 и поршня 27 ускорительного насоса. Обратный клапан 24 закрывается, нагнетательный клапан 23 открывается, и топливо впрыскивается через распылитель 1 во входной воздушный патрубок. Пружина, установленная в приводе ускоритель­ного насоса, способствует затяжному впрыску топлива.

В карбюраторе предусмотрено устройство для разбалансировки, имеющее клапан-поршень 31. При средних и больших открытиях дроссельной заслонки клапан-поршень. 31 под действием пружины поднимается вверх, закрывает воздушное отверстие 32 и поплавковая камера каналом 5 сообщается с воздушным патрубком карбюратора. При малых открытиях дроссельной заслонки и на холостом ходу клапан-поршень 31 опускается вниз, открывает отверстие 32 и сообщает поплавковую камеру с атмосферой. Выпуск паров топлива из верхней части поплавковой камеры в атмосферу улучшает пуск горячего двигателя после непродолжительной стоянки автомобиля.

Управление карбюратором происходит от педали (рис.40) управления дроссельной заслонкой и кнопок 16 и 17 ручного управления дроссельной и воздушной заслонками. При нажатии на педаль усилие передается через тягу 2, вал 6, рычаг 8, тягу 9, на рычаг 10, тягу 13 и рычаг 15, укрепленный на оси дроссельной заслонки. При вытягивании кнопки 17 дроссельная заслонка откры­вается тросом, воздействующим через рычаг 11 на тягу 13.

Рис.40. Привод управления карбюратором

1 — педаль управления дроссельной заслонкой; 2, 9 и13— тяги; 3 — регулировочная муфта; 4 и 7 — пружины;5 и 12 — кронштейны; 6 вал; 8, 10 u 11 — рычаги;14— наконечник; 15— рычаг дроссельной заслонки; 16 - кнопка ручного управления воздушной заслонкой; 17-кнопка ручного управления дроссельной заслонкой; 18 и 19 — оболочки тросов

Во время движения автомобиля кнопка 17 должна быть утоплена.

Воздушная заслонка карбюратора закрывается при вытягивании кнопки 16. После пуска и прогрева двигателя кнопка должна быть утоплена. Кнопки 16 и 17 расположены на панели приборов.

Контрольные вопросы:

1.Для чего предназначен современный карбюратор и как он устроен?

2.Какие режимы работы двигателя обеспечивает карбюратор?

3.Назовите системы карбюратора.

4.Расскажите как регулируется уровень топлива в поплавковой камере карбюратора.

5.Расскажите устройство и принцип работы системы пуска карбюратора.

6.Расскажите устройство и принцип работы системы холостого хода.

7.Расскажите устройство и принцип работы главной дозирующей системы.

8.Расскажите устройство и принцип работы экономайзера.

9.Расскажите устройство и принцип работы ускорительного насоса.

4.Устройство и принцип работы приборов системы питания.

Топливный насос

На автопогрузчиках карбюратор расположен выше топливного бака и подача топлива осуществляется принудительно.

Для принудительной подачи топлива из бака к карбюратору на двигателе установлен топливный насос диафрагменного типа (Рис.41).

Насос состоит из трех основных частей: корпуса, головки и крышки. В корпусе на оси размещен двуплечий рычаг с возвратной пружиной и рычаг ручной подкачки. Между корпусом и головкой насоса закреплена диафрагма, собранная на штоке, имеющем две тарелки. Двуплечий рычаг воздействует на шток через текстолитовую упорную шайбу. Под диафрагмой установлена нагнетательная пружина.

В головке насоса расположены два впускных и один выпускной клапаны. Клапаны имеют направляющий стержень, резиновую шайбу и пружину. Сверху впускных клапанов расположен сетчатый фильтр.

Топливный насос диафрагменного типа приводится в действие непосредственно от эксцентрика распределительного вала или через штангу.

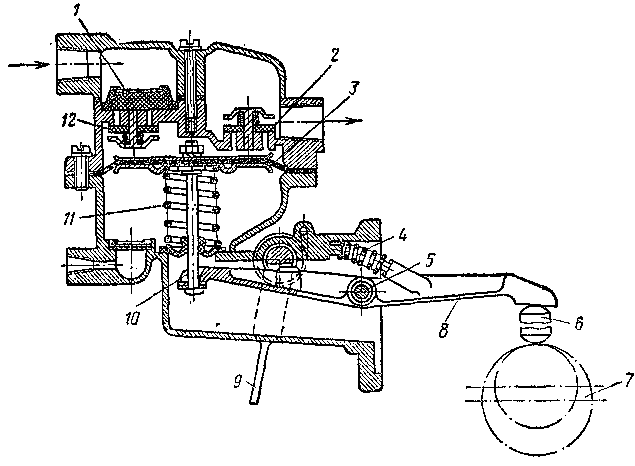

Рис.41. Диафрагменный топливный насос:

сетчатый фильтр, 2 — выпускные клапаны, 3 — диафрагма, 4, 11 пружины, 5 — ось, 6 — штанга, 7 — эксцентрик, 8, 9 — рычаги, 10 — шток, 12 — впускныеклапаны

При набегании эксцентрика или штанги на наружный конец двуплечего рычага внутренний конец его, перемещаясь, прогибает диафрагму вниз и над ней создается разрежение. Под действием создавшегося разрежения топливо из бака поступает по трубопроводу к впускному отверстию насоса и проходит через сетчатый фильтр к впускным клапанам, при этом нагнетательная пружина насоса сжимается. Когда выступ эксцентрика сходит с наружного конца двуплечего рычага, диафрагма под действием нагнетательной пружины перемещается вверх - и в камере над ней создается давление. Топливо вытесняется через нагнетательный клапан в выпускной канал и затем по трубке в поплавковую камеру карбюратора.

Для уменьшения пульсации топлива над нагнетательным клапаном имеется воздушная камера. При работе насоса в этой камере создается давление, благодаря которому топливо подается к карбюратору равномерно. Производительность топливного насоса рассчитана на работу с максимальным расходом топлива, однако в действительности количество подаваемого топлива должно быть меньше производительности насоса.

При заполненной поплавковой камере игольчатый клапан закрывает отверстие в седле и в топливопроводе, идущем от насоса к карбюратору, создается давление, которое распространяется в полость над диафрагмой. В этом случае диафрагма насоса остается в нижнем положении, так как нагнетательная пружина не может преодолеть создавшееся давление, и двуплечий рычаг под действием эксцентрика и возвратной пружины качается вхолостую.

Для заполнения поплавковой камеры карбюратора топливом при неработающем двигателе служит рычаг ручной подкачки, расположенный сбоку корпуса насоса. Рычаг имеет валик со срезанной частью и возвратную пружину. В отжатом положении срез валика находится над коромыслом и не воздействует на него. При перемещении рычага ручной подкачки валик краями вырезанной части надавливает на внутренний конец двуплечего рычага и перемещает диафрагму вниз.

Рычагом ручной подкачки можно пользоваться только тогда, когда эксцентрик освободил наружный конец двуплечего рычага. Если диафрагма в неработающем двигателе находится в нижнем положении, то необходимо провернуть пусковой рукояткой коленчатый вал двигателя на один оборот с тем, чтобы эксцентрик сошел с двуплечего рычага.

На дизельных двигателях топливоподкачивающий насос поршневого типа установлен на топливном насосе высокого давления и приводится в действие от эксцентрика кулачкового вала этого насоса. Он предназначен для подачи топлива из бака к впускной полости топливного насоса высокого давления и состоит из корпуса, поршня с пружиной, толкателя со штоком и пружиной, впускного и нагнетательного клапанов. При движении поршня под действием пружины вниз в полости над поршнем создается разрежение и топливо засасывается в эту полость. Одновременно топливо, находящееся под поршнем, выталкивается в магистраль к топливному насосу высокого давления.

Для ручной подкачки топлива в системе имеется насос с ручным приводом, он установлен на корпусе топливоподкачивающего насоса. Этот насос служит для подачи топлива в топливный насос высокого давления при неработающем двигателе и для удаления воздуха из топливной системы перед пуском. Насос ручной подкачки состоит из корпуса, цилиндра, поршня, двух клапанов с пружинами и рукоятки.

Стержень поршня ручной подкачки после пользования обязательно следует закрепить, чтобы насосом не прекращалась подача топлива.

Топливные фильтры и отстойники. Топливо, поступающее к жиклерам карбюратора, не должно иметь механических примесей и воды, так как примеси засоряют отверстия жиклеров, а замерзшая в зимнее время вода явится причиной прекращения подачи топлива. Для очистки топлива в системе питания двигателя предусмотрена установка фильтров и отстойников. Сетчатые фильтры устанавливают в заливных горловинах топливных баков, в корпусе диафрагменного насоса и во входных штуцерах поплавковой камеры карбюратора.
