Устройство и техническая эксплуатация автопогрузчиков (стр. 26 )

Сепараторы размещены между разноименными пластинами и предохраняют их от непосредственного соприкосновения (короткого замыкания). Сепаратор представляет собой прокладку, изготовленную из микропористой пластмассы (мипласта), стекловолокна или микропористого эбонита (мипор). Сепаратор должен хорошо пропускать электролит, что необходимо для нормального протекания химических процессов во время заряда и разряда. Сепараторы, изготовленные из минора или мипласта, с одной стороны имеют ребристую поверхность, которой сепаратор обращен к положительной пластине.

Электролит представляет собой смесь химически чистой серной кислоты и дистиллированной воды. Электролит, употребляемый для заполнения аккумуляторов, должен иметь определенную плотность.

Новые аккумуляторы с сухими заряженными пластинами заполняют электролитом плотностью 1,28— 1,25 г/см3. Выбирая плотность электролита, надо учитывать климатический пояс и время года. При низких температурах плотность электролита должна быть большей, а при более высоких температурах — меньшей. Во время приготовления электролита серную кислоту льют тонкой струей в воду, одновременно помешивая раствор чистой стеклянной палочкой. Нельзя лить воду в кислоту, так как выделяется большое количество тепла, электролит будет разбрызгиваться и может вызвать ожоги тела. Составлять электролит следует в кислотостойкой посуде.

Напряжение на клеммах свинцовых аккумуляторов независимо от их размеров и количества пластин одинаково. В заряженном состоянии напряжение одного аккумулятора равно 2 В, при разряде напряжение снижается. Во время пользования аккумулятором нельзя допускать снижения напряжения ниже 1,7 В, так как это приведет к его порче.

На современных автомобилях применяют приборы, рассчитанные на напряжение 12 или 24 В. Чтобы получить такое напряжение,, необходимо шесть аккумуляторов соединить последовательно свинцовыми перемычками, либо использовать две таких батареи.

Емкость аккумулятора определяется количеством электричества, которое может дать заряженный аккумулятор при разряде до допустимого предела (снижение напряжения до 1,7 В). Измеряется емкость ампер-часами. Ампер-часом называется емкость такого аккумулятора, который может давать ток силой в 1А в течение 1 ч. Емкость зависит от размера пластин и их количества, т. е. от количества активной массы, соприкасающейся с электролитом, от качества (пористости) активной массы, силы разрядного тока, а также от температуры электролита.

Чем больше сила разрядного тока, тем меньше становится емкость. Снижение температуры электролита на 10С от температуры +30°С снижает емкость примерно на 1%.

На автопогрузчикахкак правило устанавливают по две аккумуляторные батареи 6-СТ-90-ЭМС, 6-СТ-75, 6-СТ-190-ТР, в зависимости от их грузоподьемности. Марки аккумуляторных батарей расшифровываются так: первая цифра обозначает количество аккумуляторов в батарее, буквы СТ — стартерная, а число после букв — емкость батареи в ампер-часах. Последние буквы обозначают материал бака: Э — эбонит, Т— полиэтилен, П — асфальто-пековая пластмасса и материал сепаратора; Р—мипор, М — мипласт, С — стекловолокно. После буквенных обозначений указывается соответствующий государственный стандарт.

Для определения полярности на выводных клеммах проставляются знаки « + », «—». Кроме того, отрицательную выводную клемму делают тоньше положительной. Если нет опознавательных знаков и клеммы по толщине различить трудно, то необходимо установить батарею на автопогрузчик и, подключив клеммы, включить свет. Если стрелка амперметра при неработающем двигателе покажет разряд, то батарея включена правильно.

Гарантийный срок работы аккумуляторных батарей зависит от материала сепараторов, от качества применяемых материалов и колеблется в пределах от 18 месяцев до двух лет при нормальной эксплуатации. В настоящее время все аккумуляторные батареи сухозаряженные, т. е. батареи поступают с завода в заряженном виде без электролита. Перед употреблением такие батареи необходимо привести в рабочее состояние, выполнив следующие операции:

освободить вентиляционные отверстия; залить электролит в каждый аккумулятор.

Плотность электролита должна соответствовать заряженному аккумулятору, сезону и климатическому поясу; уровень электролита должен быть на 10—15 мм выше предохранительного щитка;в течение 2—3 ч пластины должны пропитаться электролитом, после чего долить электролит до уровня; подзарядить аккумулятор силой тока, численно равной 0,1 емкости в течение 5 ч, если этого недостаточно, то зарядный ток снижают и продолжают заряд в течение 2—3 ч. Признаком конца заряда является обильноегазовыделение (кипение электролита) и постоянные плотность электролита и напряжение в течение 3 ч; если плотность электролита к концу заряда не соответствует норме, ее нужно довести до нормы, долив дистиллированную воду или электролит повышенной плотности(1,4).Выключатель аккумуляторной батареи. При электротехнических работах, длительном хранении автопогрузчика или на стоянке аккумуляторную батарею следует  отключить от массыавтопогрузчика, для чего устанавливают выключатель аккумуляторной батареи.

Техника безопасности при работе с аккумуляторными батареями и электроинструментом

Эксплуатация, заряд и ремонт аккумуляторных батарей связаны с применением серной кислоты и выделением взрывоопасного гремучего газа. Учитывая это, на каждом предприятии для ремонта и заряда аккумуляторных батарей выделяются отдельные помещения, оборудованные приточно-вытяжной вентиляцией и изолированные от других производственных цехов. В помещениях, где заряжают аккумуляторные батареи, запрещается пользоваться открытым пламенем, выполнять работы, вызывающие появление электрической искры, и курить.

Серная кислота и электролит разрушают ткань одежды и вызывают ожог кожи. Если серная кислота или электролит попали на кожу, необходимо быстро вытереть этот участок тела и промыть струей воды или 10%раствором питьевой соды. Для приготовления электролита используют только кислотоупорную посуду. Наиболее распространенными кислотоупорными материалами являются эбонит, стекло и свинец.

При смешивании кислоты с водой во время приготовления электролита пользуются резиновым фартуком, перчатками и защитными очками, а кислоту льют тонкой струей в воду, Нельзя лить воду в кислоту, так как при этом происходит очень бурная реакция, вызывающая разбрызгивание кислоты. После всех работ, с аккумуляторной батареей тщательно моют руки и лицо для удаления кислоты и электролита, которые могли попасть на кожу.

а  б

Рис. 56. Проверка степени заряженности аккумуляторной батареи:

а— нагрузочной вилкой;  б — ареометром.

1- стеклянная трубка с резиновой грушей и заборной трубкой, 2- ареометр, 3- рукоятка с кнопкой, 4- вольтметр, 5- нагрузочное сопротивление, 6- две контактные ножки.

При проверке степени заряженности аккумуляторной батареи (Рис.56) нагрузочную вилку держат за рукоятку; ни в коем случае нельзя прикасаться к сопротивлению, так как оно может быть раскалено. Транспортировка аккумуляторных батарей производится при помощи специальных тележек.

При работе с электроинструментом необходимо проверить исправность и наличие защитного заземления. Освещение осмотровых канав должно обеспечиваться переносными лампами напряжением не более 12 В. Во время работы с инструментом, питаемым напряжением 127—220 В, следует надеть защитные резиновые перчатки, калоши и пользоваться резиновым ковриком или деревянным сухим стеллажом. Оставляя рабочее место даже на короткое время, необходимо выключить электроинструмент. При любой неисправности электроинструмента, заземляющего устройства или штепсельной розетки нужно прекратить работу.

3. Генератор

Генератор (см. рис.57) является основным источником электрической энергии и служит для питания потребителей во время работы двигателя и заряда аккумуляторной батареи. На изучаемых автомобилях устанавливают генераторы переменного тока.

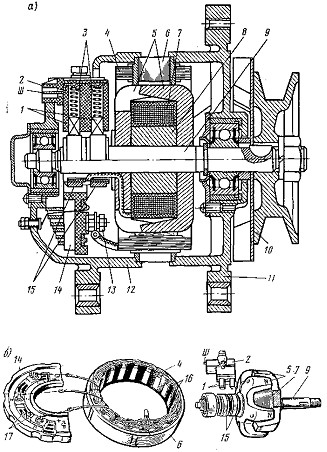

Рис.57. Генератор:

а) — общий вид;б) - детали и узлы генератора;

1 — щетки; 2 — щеткодержатель;3 — пружины щеток; 4 — обмотка статора;5 — сталь­ные наконечники ротора; 6 сердечник статора; 7 — обмотка возбуждения; 8 — стальная втулка, 9 — вал ротора; 10- шкив; 11 и 12—крышки; 13 - зажим секции диодов; 14 выпрямительный блок диодов; 15 — контактные кольца;16 — зубцы сердечника статора;17 — секции выпрямительного блока.

Генератор переменного тока(рис.57) состоит из статора, ротора, двух крышек и вентилятора. Статор набирают из листов электротехнической стали, изолированных друг от друга лаком; это сделано для уменьшения потерь на вихревые токи. На внутренней поверхности статора имеются пазы, в которые укладывают катушки, разделенные на три группы по шесть штук в каждой. Катушки в группе соединены между собой последовательно, а группы катушек — звездой. Одним концом все три группы соединены между собой, а вторые концы каждой группы выведены к выпрямителю. С обеих сторон статор закрыт крышками из сплава алюминия, в которых на подшипниках установлен ротор.

Ротор генератора состоит из электромагнита, имеющего шесть пар полюсов на стальном валу. Внутри сердечников полюсов помещена катушка возбуждения, концы которой припаяны к двум медным контактным кольцам. К кольцам прижимаются щетки, установленные в щеткодержателях.

При включенном зажигании обмотка возбуждения питается от аккумуляторной батареи постоянным током, создавая магнитное поле.

Трехфазный ток, индуктируемый в обмотках статора, подводится к выпрямителю, который состоит из шести кремниевых диодов, собранных внутри задней крышки генератора. Выпрямители служат для выпрямления трехфазного переменного тока в постоянный. На генераторе имеются три вывода: один из них положительный (+), второй шунт (Ш) и третий выведен на массу (—). По мере
