Вариант 19. Вес звена АВ не учитывать.

Вариант 24. Пружина сжата.

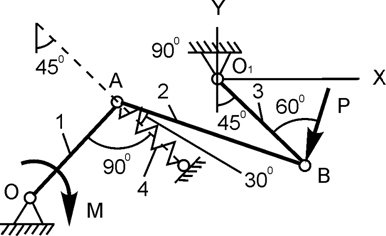

Вариант 25. Вес стержней АО и ВО не учитывать. Пружина растянута.

Вариант 26. Пружина растянута.



Применяя принцип возможных перемещений и пренебрегая силами сопротивления, определить величину, указанную в последнем столбце табл. 5.4.



Таблица 5.4



Номер варианта

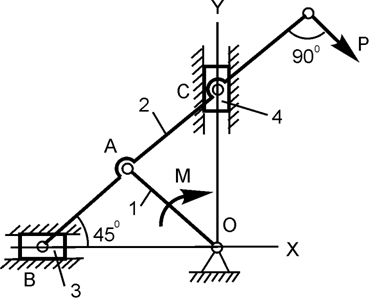

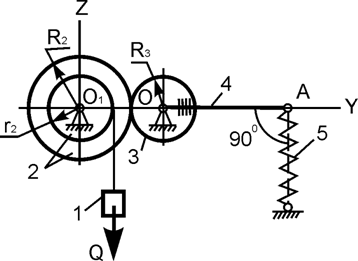

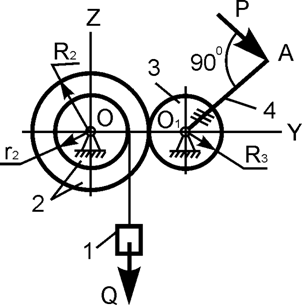

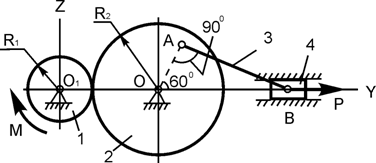

Расчётная схема механизма

Исходные данные, определяемая величина

1

2

3



1







ОА = 10 см;

М = 20 Н·м;

P = ?



2







О1А = 20 см;

Р = 100 Н;

M = ?



3







R2 = 40 см;

r2 = 30 см;

R3 = 20 см;

M = 100 Н·м;

Q = ?

Продолжение табл. 5.4



1

2

3



4







ОС/ОА = 4/5;

Р = 200 Н;

h = 4 см;

с = ?



5







ОА = 100 см;

М = 10 Н·м;

P = ?



6







R2 = 50 см;

r2 = 15 см;

R3 = 20 см;

О1А = 80 см;

Q = 200 H;

P = ?



Продолжение табл. 5.4



1

2

3



7







OC = OA;

с = 10 Н/см;

h = 3 см;

P = ?



8







ОС = АС;

Р = 200 Н;

с = 10 Н/см;

h = 2 см;

Q = ?





9







ОА = 20 см;

Q = 200 H;

M = ?

Продолжение табл. 5.4



1

2

3



10







R2 = 40 см;

r2 = 15 см;

R3 = 20 см;

ОА = 100 см;

Q = 2000 H;

h = 4 см;

с = ?



11







ОА = 20 см;

М = 300 Н·м;

P = ?



12







O1D = 60 см;

АО = 20 см;

М = 100 Н·м;

P = ?



НЕ нашли? Не то? Что вы ищете?



Продолжение табл. 5.4



1

2

3



13







ОА = 40 см;

М = 200 Н·м;

P =?



14







ОВ = 2ОА;

Q = 20 H;

с = 25 Н/см;

h = 3 см;

P = ?



15







АС = ОС = ОD;

Q = 3000 H;

с = 250 Н/см;

h = 3 см;

P = ?

Продолжение табл. 5.4



1

2

3



16







d1 = 100 см;

d2 = 60 см;

d3 = 80 см;

d4 = 40 см;

Q = 5000 H;

c = 100 Н/см;

h = 4 см;

P = ?



17







ОА = 20 см;

М = 200 Н·м;

P = ?



18







Q = 200 H;

P = 200 H;

с = 100 H/см;

h = ?

Продолжение табл. 5.4



1

2

3



19







R1 = 20 см;

R2 = 30 см;

ОА = 25 см;

М = 100 Н·м;

P = ?



20







ОА=АВ =50 см;

АС = 50 см;

Q = 50 H;

P = 100 H;

M = ?



21







ОА=АВ= 25 см;

АС=DC= 25 см;

Р = 200 Н;

M = ?



Продолжение табл. 5.4



1

2

3



22







ОА = 40 см;

М = 400 Н/см;

P = ?



23







ОС =2ОА = 1 м;

Р = 200 Н;

М = 50 Н·м;

с = 50 Н/см;

h = ?



24



Q






AD = OD = OB;

P = 250 H;

c = 150 H/см;

h = 2,5 см;

Q = ?

Продолжение табл. 5.4



1

2

3



25







OD=DB=0,8AO;

Q = 400 H;

c = 120 H/см;

h = 3 см;

P = ?



26







ОА = 25 см;

Р = 500 Н;

М = 120 Н·м;

h = 2 см;

с = ?



27







ОВ = АВ;

c = 180 Н/см;

h = 2 см;

P = ?

Окончание табл. 5.3
