- подготовка персонала (уровень обученности и квалификации персо­нала должен быть достаточным для обеспечения нормальной эксплуатации и обслуживания АСНИ);

- централизованное техническое обслуживание (комплексы средств АСНИ, за исключением специальных, должны в максимальной степени обеспечи­ваться централизованным техническим обслуживанием и сопровождением);

- ремонтопригодность (требования по организации, технологии, мате­риальному обеспечению технического обслуживания и ремонта);

- климатические условия помещений (требования по температуре, влаж­ности, атмосферному давлению);

- звукоизоляция (уровень звука, создаваемого при работе ТС, не дол­жен превышать значений, установленных Гигиеническими нормами звуко­вого давления и уровней звука на рабочих местах; для помещений должны быть установлены требования по звукоизоляции, планировке и размещению оборудования, обеспечивающие допустимый уровень звука в зоне распо­ложения персонала);

- типовая планировка и размещение (необходимо в максимальной сте­пени использовать типовые варианты планировки и размещения оборудо­вания, обеспечивающие оптимальные условия эксплуатации).

Наиболее общие требования (в большей части системные и функцио­нальные) приводят в техническом задании на АСНИ. Более детализирован­ные и конкретизированные системные и функциональные требования, а также технические и организационно-эксплуатационные требования ука­зывают в технических заданиях на комплексы средств.

24.2. Состав, структура и классификация технических средств АСНИ

Классификацию ТС АСНИ (рис. 24.1) проводят по двум признакам: функциональному (функциональные группы ТС) и структурному (комплек­сы средств).

По функциональному признаку выделяют следующие группы ТС: подготовки и ввода данных; передачи данных; программной обработки данных; отображения и документирования данных; архива сформированных научных рекомендаций.

Группа ТС подготовки и ввода данных предназначена для автомати­зации подготовки, ввода, первичной обработки и редактирования исходных и нормативно-справочных данных для автоматизированного исследования, а также для ввода запросов и директив АСНИ. ТС подготовки и ввода данных должны обеспечивать кодирование информации, нанесение данных на машинные носители, ввод данных в ЭВМ, визуальный контроль и редак­тирование данных при вводе и подготовке алфавитно-цифровой и графи­ческой информации, а также запросов и директив. Для выполнения ука­занных функций применяют различные устройства подготовки и ввода данных: устройства подготовки данных на машинных носителях; устройства ввода данных с машинных носителей; устройства ввода графической информации (графоповторители или диджитайзеры); сканирующие устройства; клавиатуры (чаще всего придисплейные) алфавитно-цифровые, функциональные, специальные клавиатуры, реализуемые на экране дисплея, и фото­селекторные средства.

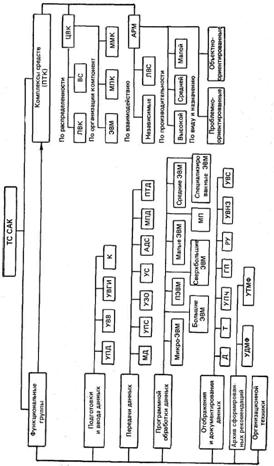

Рис. 24.1. Структура классификации ТС АСНИ:

УПД — устройство подготовки данных; УВВ — устройство ввода; УВГИ — устройство ввода графической информации; К — клавиатура; МД — модем; УПС — устройство преобразования сигналов; УЗО — устройство защиты от ошибок; УС — устройство сопряжения; АДС — адаптер дистанционной связи; МПД — мультиплексор передачи данных; ПТД — процессор телеобработки данных; ПЭВМ — персональная ЭВМ; МП — микропроцессор; Д — дисплей; Т — табло (мнемосхема); УПЧ — устройство печати; ГП — графопостроитель; РУ — регистрирующее устройство; УВНЗ — устройство вывода на носители записи; УВС — устройство вывода специализированное; УДМФ — устройство доступа к микрофильмированным документам; УТМФ — устройство тиражиро­вания микрофильмированных документов; ЛВК — локальный вычислительный комплекс; ВС — вычислительная сеть; МПК — многопроцессорный комплекс; ММК — многомашинный комплекс; ЛВС — локальная вычислительная сеть

Группа ТС передачи данных предназначена для обеспечения дистан­ционной связи средств АСНИ по каналам связи. Устройства этой группы должны обеспечивать передачу данных между удаленными компонентами АСНИ по телефонным, телеграфным и специальным каналам связи. В це­лях выполнения временных требований и ограничений следует применять выделенные каналы связи. К устройствам рассматриваемой группы относят аппаратуру передачи данных (модемы, устройства преобразования сигна­лов, устройства защиты от ошибок) и аппаратуру сопряжения и концент­рации (устройства сопряжения, адаптеры дистанционной связи, мульти­плексоры передачи данных, процессоры телеобработки данных).

Группа ТС программной обработки данных предназначена для обеспе­чения приема цифровых данных, их программной обработки, накопления и вывода на машинные носители, устройства отображения и в каналы свя­зи. К устройствам этой группы относят ЭВМ общего назначения (микро-ЭВМ, персональные, малые, средние, большие и сверхбольшие ЭВМ), спе­циализированные ЭВМ и микропроцессоры. ТС программной обработки должны обеспечивать разработку и эксплуатацию программного обеспече­ния АСНИ, изменение производительности путем замены или наращи­вания ЭВМ, использование программно-аппаратурных средств учета, хранения и выдачи текущего времени, мультипрограммный режим ра­боты.

Группа ТС отображения и документирования данных предназначена для оперативного представления сформированных научных рекомендаций и запрашиваемых данных, а также для вывода исследовательской документации и промежуточных носителей для исследования проблем. К ТС этой группы относятся: уст­ройства визуального отображения информации (алфавитно-цифрово-гра­фические дисплеи, панели и табло отображения информации, мнемосхемы); устройства вывода информации на бумагу (устройства печати, графопо­строители, регистрирующие устройства); устройства вывода информации на микрофильмы и микрофиши; устройства вывода на машинные носители записи (диски, флеши и др.); устройства вывода специаль­ного назначения (координатографы, фотонаборные устройства и т. д.).

ТС визуального отображения информации при необ­ходимости должны комплектоваться совместно с устройствами докумен­тирования. ТС документирования данных должны обеспечивать выпуск документов на печатающих и графических устройствах на правах подлин­ников или в качестве оригиналов для выпуска подлинников, соответствую­щих требованиям стандартов.

Группа ТС архива сформированных научных рекомендаций предназначена для обеспечения хранения, контроля, восстановления и размножения данных о сформированных научных рекомендациях, а также справочных данных (в том числе нормативно-технической документации). К ТС этой группы относят устройства автома­тизированного доступа к микрофильмированным документам и устройства тиражирования микрофильмированных документов. Функции архива сформированных научных рекомендаций по контролю, восстановлению и размножению (тиражи­рованию) данных архива, хранимых на машинных носителях, целесообразно производить с использованием TС подготовки, ввода, программной обработки и вывода данных.

В состав КТС АСНИ включают в качестве вспомогательного оборудо­вания средства организационной техники и оформления документации (шкафы, стеллажи, приспособления для облегчения и рационализации тру­да исследователей, копировально-множительное, переплетно-брошюровочное оборудование и т. д.).

По структурному признаку рассматривают комплексы средств АСНИ. Под комплексом средств понимают совокупность компонентов и (или) комплексов средств, предназначенную для тиражирования и ориентирован­ную на исследование проблем определенного класса (вида, типа) и (или) выполнение унифицированных процедур, используемую в соответствующих исследовательских и (или) обслуживающих подсистемах САК.

Различают комплексы средств одного вида обеспечения (информацион­ного, технического, программного) и комбинированные (содержат компо­ненты различных видов обеспечения). Наибольшее распространение полу­чили комбинированные комплексы средств, которые подразделяют на про­граммно-методические и программно-технические комплексы.

Программно-методические комплексы (ПМК) включают компоненты методического (в том числе, при необходимости, ма­тематического и лингвистического), информационного и программного обес­печения и предназначены для реализации сформированных научных рекомендаций, управляющих и вспомогательных процедур АСНИ на базе определенной совокупности ТС в составе комплексов средств АСНИ.

Программно-технические комплексы (ПТК) пред­ставляют взаимосвязанную совокупность ПМК с комплексами и (или) компонентами технического обеспечения.

Классификацию ПТК определяет двухуровневая структура КТС АСНИ (рис. 24.2), которая содержит компоненты центрального вычислительного комплекса (ЦВК) и терминального комплекса, включающего автоматизи­рованные рабочие места (АРМ) и отдельные терминалы пользователей АСНИ.

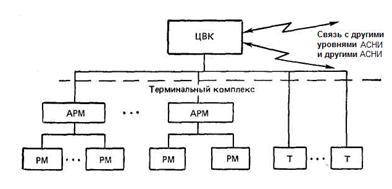

Рис. 24.2. Общая структура КТС АСНИ:

РМ — рабочее место; Т — терминал

В соответствии с этим ПТК подразделяют на ЦВК и АРМ.

ЦВК представляет собой ПТК, предназначенный для объединения действий совокупности АРМ в единый процесс исследования, хранения и представления общесистемной информации, а также для дополнения вы­числительных мощностей отдельных АРМ.

По признаку распределенности ЦВК могут строиться на базе локаль­ных вычислительных комплексов и сетей. С точки зрения структурной организации ЦВК могут включать ЭВМ (сверхбольшие, боль­шие и средние), многопроцессорные и многомашинные вычислительные комплексы.

АРМ представляют собой ПТК, предназначенные для выполнения сле­дующих функций: оперативного ввода, вывода, отображения, редактиро­вания и преобразования текстовой и (или) графической информации; на­стройки, редактирования, исполнения и контроля программ пользователей в диалоговом режиме; формирования архива сформированных научных рекомендаций и библио­теки стандартных элементов и процедур (меню); осуществления взаимо­действия с другими АРМ и, при необходимости, с ЦВК; дополнения сформированных научных рекомендаций.

По принципу взаимодействия между собой различают независимые АРМ и локальные вычислительные сети АРМ.
