Нормы летной годности гражданских воздушных судов Республики Казахстан (стр. 36 )

402. Гидравлические и пневматические системы должны быть выполнены по принципу резервирования. Кратность резервирования гидравлических и пневматических систем должна определяться требованиями, предъявляемыми к обслуживаемым ими потребителям, с целью обеспечения выполнения требований (в части питания потребителей).

403. Должны проводиться испытания агрегатов, соединительной арматуры и трубопроводов систем на герметичность, на прочность и плотность (опрессовка) и на разрушение, а также испытания системы на герметичность.

Примечание: агрегаты систем, подвергающиеся нагрузке, комбинированной из давления рабочего тела и из внешних нагрузок, должны испытываться с учетом последних.

61. Пассажирские кабины, багажно-грузовые отсеки и
грузовые кабины ВС

404. Пассажирские кабины, багажно-грузовое и грузовое оборудование, должны соответствовать требованиям настоящих Норм.

405. Багажно-грузовые отсеки и грузовые кабины должны оборудоваться средствами крепления (швартовки) багажа и груза, отвечающими требованиям настоящих Норм.

406. Технологические люки в пассажирской кабине, доступные пассажирам, должны открываться только специальным приспособлением (инструментом).

407. Конструкция полов в буфетах, кухнях, туалетах и вестибюлях (в районе входных дверей) должна быть влагонепроницаемой.

408. Системы водоснабжения и канализации, установленные на ВС, должны быть изготовлены из коррозионностойких материалов, и исключать попадание влаги в конструкцию, агрегаты и коммуникации ВС. Система водоснабжения не должна ухудшать качество воды (заправленной).

409. Полы багажно-грузовых отсеков и грузовых кабин ВС должны оборудоваться средствами защиты, сводящими к минимуму возможность проникновения жидкости из этих отсеков и кабин в другие отсеки ВС.

Должна быть предусмотрена возможность контроля и удаления жидкости и влаги при случайном их попадании на конструкцию ВС. Агрегаты и коммуникации в зоне багажно-грузовых отсеков должны быть защищены от попадания жидкости и влаги.

410. Входные двери, аварийные выходы и загрузочные люки должны оборудоваться запирающими устройствами, исключающими самопроизвольное, а также и непреднамеренное их открытие.

411. Входные двери, аварийные выходы и загрузочные люки должны оборудоваться сигнализацией закрытого (открытого) положения, а также индикацией положения запирающих устройств.

62. Герметические кабины, системы кондиционирования и

регулирования давления воздуха

412. Система кондиционирования воздуха должна соответствовать требованиям по расходу, давлению и скорости его изменения, температуре, влажности, газовому составу и скорости движения воздуха в кабине в ожидаемых условиях эксплуатации на земле, а также на всех этапах и режимах полета.

Требования распространяются на ВС как с герметическими, так и с негерметическими кабинами.

413. Воздух в кабине ВС, в том числе на выходе из системы кондиционирования воздуха, должен отвечать следующим санитарно-гигиеническим требованиям. Содержание окиси углерода не должно быть выше 20 мг/м3, окислов азота - 5 мг/м3, паров топлива (в пересчете на углерод) - 300 мг/м3, ароматических углеводородов - 5 мг/м3, паров и аэрозолей синтетических смазочных масел - 2 мг/м3, паров и аэрозолей минеральных смазочных масел 5 мг/м3, фторорганических соединений - 0,5 мг/м3 (в пересчете на фтористый водород), формальдегида - 0,5 мг/м3, альдегидов (суммарно) - 0,6 мг/м3. Средневзвешенная концентрация озона в воздушной среде кабины на высотах свыше 7000 м с продолжительностью полета до трех часов, включая время набора высоты и снижения, не должна превышать 0,2 мг/м3.

При продолжительности полета свыше трех часов средневзвешенная концентрация озона в воздушной среде кабины не должна превышать 0,1 мг/м3 за все время полета.

При совместном присутствии в воздухе кабины двух или нескольких веществ однонаправленного биологического действия сумма отношений фактических концентраций каждого из них по их предельно допустимым концентрациям не должно быть выше единицы. Не допускается присутствие других вредных веществ, влияющих на работоспособность и здоровье экипажа и пассажиров.

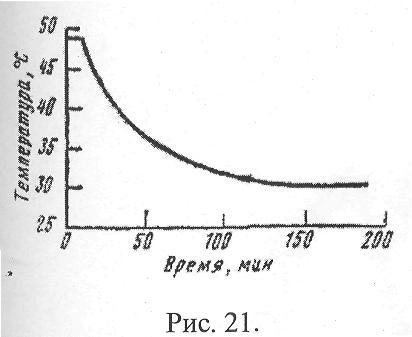

414. Наддув кабины должен осуществляться не менее чем от двух источников сжатого воздуха. При этом система кондиционирования воздуха должна состоять не менее чем из двух независимых подсистем. При выходе из строя одной из них или при прекращении подачи воздуха от 50 % источников сжатого воздуха температура в кабине не должна падать ниже +5оС и не должна превышать значений в зависимости от времени работы системы после возникновения отказа, приведенных на графике рисунка 21. При отказе 50 % источников сжатого воздуха должна обеспечиваться подача его от оставшихся источников ко всем потребителям.

415. Температура воздуха в кабине экипажа и в пассажирской кабине должна задаваться независимо. Изменение параметров воздуха, подаваемого в одну из них, не должно приводить к изменению параметров воздуха в другой. Указанное требование не является обязательным при одновременном выполнении следующих условий:

1) общий объем кабины экипажа и пассажирской кабины не превышает 23 м3;

2) система подачи воздуха в кабины и воздухообмена между ними обеспечивает температуру в кабинах экипажа и пассажиров, с разницей не более 3оС;

3) экипажу обеспечена возможность регулирования температуры в кабине.

416. Система кондиционирования должна иметь запорные устройства включения и отключения ее от источников сжатого воздуха. Время аварийного отключения системы кондиционирования от источников сжатого воздуха не должно превышать 10 секунд.

417. Питание электрических приводов запорных устройств системы кондиционирования воздуха, агрегатов системы регулирования давления и распределителей, регулирующих температурный режим и подачу воздуха в кабину.

418. Размещение трубопроводов и агрегатов системы кондиционирования воздуха должно быть таким, чтобы при их возможном разрушении воздействие горячего воздуха с температурой более 200 оС на элементы конструкции и другие системы ВС не приводило к ситуации хуже сложной.

419. Конструкция теплозвукоизоляции кабины ВС должна выполняться таким образом, чтобы максимально сократить скапливание в ней влаги. Должны быть приняты меры для предотвращения накопления влаги в фюзеляже.

420. Все агрегаты систем кондиционирования и регулирования давления должны быть работоспособны:

1) в условиях максимальных возможных вибраций в месте их установки (пункты 1025 - 1026 настоящих Норм);

2) при крайних значениях температуры рабочей среды в месте их установки (пункты 1025 - 1026 настоящих Норм);

3) при температуре и влажности окружающего воздуха в ожидаемых условиях эксплуатации и пунктов 1025 - 1026 настоящих Норм.

421. При прекращении подачи воздуха от половины источников сжатого воздуха (наддува) в случае отказа последних или при выходе из строя половины подсистем системы кондиционирования, количество подаваемого воздуха на каждого пассажира должно быть не менее 12 кг/ч, а на каждого члена экипажа не менее 24 кг/ч.

422. Снижение относительной влажности воздуха в кабине не должно оказывать вредного воздействия на экипаж.

423. На всех этапах полета должно обеспечиваться поддержание в кабинах ВС установившейся температуры воздуха в пределах 17-25оС.

Указанные значения температуры воздуха должны достигаться не более чем через 20 мин после взлета при условии наземной подготовки.

424. На земле в ожидаемых условиях эксплуатации при пониженных температурах наружного воздуха система кондиционирования воздуха должна обеспечивать температуру воздуха в кабинах не ниже +10 оС. При повышенных температурах наружного воздуха (более +33 оС) система должна обеспечивать снижение температуры в кабинах на 8 оС по сравнению с наружной. Не допускается сосредоточенная подача воздуха в кабину.

425. Температура отдельных поверхностей интерьера, до которых могут дотронуться пассажиры и члены экипажа, не должна превышать +50 оС или быть ниже +5 оС.

426. Температура горячего воздуха, подаваемого на обогрев кабин, на выходе из раздаточных устройств не должна превышать 100 оС (рекомендуемое значение 80 оС). С этой целью в системе должны быть предусмотрены устройства, исключающие подачу более горячего воздуха.

427. Система кондиционирования воздуха должна иметь средства сигнализации, предупреждающие экипаж о приближении или достижении эксплуатационных ограничений.

428. Для герметической кабины должны быть заявлены максимальное избыточное давление (положительное и отрицательное), допустимое любым ограничивающим давление устройством, максимальное эксплуатационное (рабочее) избыточное давление и максимальная высота полета. Эти ограничения должны быть указаны в эксплуатационной документации.

Примечание: под герметической кабиной подразумевается наддуваемый объем фюзеляжа ВС, в котором поддерживается избыточное, т. е. повышенное по отношению к внешней атмосфере, и регулируемое по определенной программе давление воздуха.

429. В ожидаемых условиях эксплуатации барометрическая высота в гермокабине не должна быть более 2400 метров во всем диапазоне высот полета.

430. Герметическая кабина, устройства подачи воздуха и система регулирования давления должны быть сконструированы таким образом, чтобы в случае их отказа или неисправности пассажиры не подвергались опасности, при этом:

1) высота в кабине не должна превышать 3000 метров после любого умеренно вероятного отказа;

2) высота в кабине не должна превышать 4500 метров после любого маловероятного отказа.

При этом должно быть показано, что, применяя предусмотренные Руководством по летной эксплуатации процедуры, возможно уменьшить высоту в кабине до 2400 метров на оставшуюся часть полета или обеспечить кислородное питание для находящихся на борту лиц и завершить полет.

431. При любых умеренно вероятных отказах системы кондиционирования воздуха и системы регулирования давления воздуха в гермокабине скорость изменения давления воздуха в гермокабине не должна превышать 5 мм рт. ст./с на повышение давления и 10 мм рт. ст./с на понижение.

432. На всех режимах полета, предусмотренных в Руководстве по летной эксплуатации, система регулирования давления воздуха в гермокабине должна автоматически ограничивать максимальное положительное избыточное давление при максимальной подаче воздуха в кабину и максимальный обратный перепад давления при отсутствии подачи.
