Основы теории ядерных реакторов (стр. 20 )

Основным конструктивным элементом гетерогенной структуры активной зоны энергетических реакторов является тепловыделяющий элемент (твэл) - объём топливной композиции определённой формы, заключенной в тонко­стенную герметичную оболочку из металлического материала.

Толщина оболочки твэла выбирается такой, чтобы исключить проникновение радиоактивных продуктов деления из топливной композиции внутри твэла в охлаждающий его снаружи теплоноситель, что продиктова­но стремлением сделать контур циркуляции теплоносителя нерадиоактивным или, по крайней мере, слаборадиоактивным.

Твэлы энергетических реакторов могут иметь различную геометричес­кую форму.

Наиболее распространенными в энергетических реакторах явля­ются гладкостержневые (цилиндрические) твэлы, кольцевые, пластинчатые и крестообразные (см. рис.4.1).



Гладкостержневой Кольцевой Крестообразный (закрученный)

Пластинчатый

Рис.4.1. Твэлы различной геометрической формы.

Форма твэлов выбирается из соображений простоты и технологичности их изготовления, стремления при заданном объёме топливной композиции получить наибольшую поверхность теплоотдачи их и желания сделать твэлы теплотехнически надёжными, то есть способными сохранять свою герметич­ность и теплоотдающие свойства в течение длительного времени работы в реакторе.

Известно, например, что в процессе работы реактора в топливе его твэлов накапливаются самые разнообразные продукты деления, в том числе и газообразные, отчего топливная композиция с их накоплением постепен­но вспухает (увеличивает свой объём), из-за чего внутри твэла возника­ет большое избыточное давление, создающее угрозу разрыва оболочки твэла. С точки зрения такой возможности цилиндрические твэлы явно уступа­ют твэлам любой другой формы: повышение давления внутри цилиндрическо­го твэла всегда и неизбежно создаёт разрывные напряжения в его оболоч­ке, а в твэлах другой формы увеличение объёма и внутреннего давления приводит к возникновению напряжений изгиба в их оболочках. Крестообраз­ные твэлы в этом смысле выглядят лучшими среди других типов твэ­лов. В транспортных морских реакторах именно крестообразные твэлы за­воевали право на существование, показав достаточно высокую теплотехни­ческую надежность в пятилетнем цикле эксплуатации реакторов.

Цикл использования твэлов в энергетических реакторах АЭС с учётом частичных перегрузок значительно короче; кроме того, на АЭС стоимость твэлов, входящая в конечном счёте в стоимость отпускаемой электроэнер­гии, имеет значительно большее значение, чем на атомоходах, при созда­нии которых мысли о рентабельности топливного цикла отходили на задний план; по этой причине на АЭС отдано предпочтение самым простым и дешёвым твэлам гладкостержневой формы.

Для удобства транспортировки, загрузки и выгрузки твэлов в реактор определённые (как правило, равночисленные) группы твэлов объединяют в более крупные конструктивные узлы - тепловыделяющие сборки (ТВС).

Каждая ТВС представляет собой некоторое определённое количество твэлов, ди­станционированных, то есть расположенных на равных расстояниях друг от друга, что предотвращает их взаимное касание (грозящее локальным перегревом) и способствует равномерному омыванию всех твэлов теплоносителем. Пучок твэлов надежно скрепляется, образуя единый конструктивный узел с при­способлением в верхней его части (головкой ТВС), за которую удобно за­хватывать ТВС специальным захватом разгрузочно-загрузочной машины при выгрузке ТВС из активной зоны или загрузки их в неё.

ТВС энергетических реакторов могут быть кожуховыми и бескожуховыми. Кожух ТВС - это тонкостенная металлическая труба (цилиндрической, квадратной или шестигранной формы), в которой размещается и скрепляет­ся ТВС с учётом компенсации различных температурных удлинений твэлов в ТВС и самой кожуховой трубы из-за неодинаковости их нагрева в работаю­щем реакторе.

Кожуховая труба имеет двойное назначение: защита поверх­ностей наружных твэлов ТВС от возможных повреждений при транспортиров­ке, загрузке и выгрузке ТВС и организация распределения расходов теплоносителя по различным ТВС в соответствии с различными тепловыми мощ­ностями ТВС (кожуховые трубы при этом играют роль стенок каналов, по которым пропускаются требуемые расходы теплоносителя, а требуемого со­отношения расходов через отдельные ТВС в согласии с их тепловыми мощ­ностями добиваются путём постановки на входе в нижней части каждой ТВС дроссельных шайб с разными диаметрами проходных отверстий по принципу: чем выше мощность ТВС, тем больший расход теплоносителя нужен для ох­лаждения этой ТВС и тем, следовательно, больше должен быть диаметр от­верстия дроссельной шайбы на входе в эту ТВС).

Активные зоны отечественных реакторов типа ВВЭР на АЭС первых двух поколений (включая ВВЭР-440) состоят из кожуховых ТВС.

Теплотехнические исследования 70-х годов показали, что поперечные перетечки теплоносителя из одной ТВС в соседние в работающем на любом уровне мощности реакторе почти не снижают теплотехнической надежности ни ТВС, ни отдельных их твэлов. Поэтому, если снять кожуховые трубы со всех ТВС, теплотехническая надежность активной зоны сохра­нится на приемлемом уровне.

ТВС первых и последующих серийных активных зон реакторов ВВЭР-1000 выполнены бескожуховыми, а выбор их шестиугольной (в поперечном сече­нии) формы позволил реализовать практически беззазорный переход от одной ТВС к соседним. Активная зона ВВЭР-1000 от этого стала более одно­родной, состоящей из твэлов, образующих единую регулярную структуру в пределах всего поперечного сечения активной зоны; эта структура харак­терна тем, что расстояния между осями симметрии непосред



Элементарная ячейка

Диаметр твэла (dт) Шаг треугольной решётки твэлов (ат)

Рис.4.2. Регулярная структура треугольной решётки твэлов в ТВС и её характеристики.

ственно соседствующих твэлов равны, и оси симметрии любых трёх соседних твэлов, будучи соединёнными в поперечном сечении, образуют одинаковые равносторонние треугольники.

Вот почему такое размещение твэлов называют структурой треугольной решётки, а одинаковое расстояние между осями симметрии соседних твэлов - шагом треугольной решетки (ат) (рис.4.2).

Регулярным (повторяющимся) объёмным элементом структуры треуголь­ной решётки является одиночный твэл вместе с относящимся к нему объёмом замедлителя. Этот элемент имеет форму прямой шестиугольной призмы, (а в поперечном сечении - форму правильного шестиугольника), и называ­ется элементарной ячейкой активной зоны (на рис.4.2 элементарные ячей­ки обведены штриховыми линиями).

Заметим, что размер "под ключ" гексагональной ячейки равен шагу треугольной решётки твэлов, и это помогает легко вычислять часто тре­бующуюся в расчётах величину площади поперечного сечения ячейки Sя:

Sя = » 0.866 ат2 (4.4.1)

Такую же структуру треугольной решётки образуют и тепловыделяющие сборки в активной зоне реактора ВВЭР-440.

В практике эксплуатации реакторов АЭС беско­жуховые тепловыделяющие сборки, в отличие от кожуховых, часто назы­вают тепловыделяющими кассетами (ТВК).

Фиксация положения твэлов в ТВС (ТВК), устанавливающая структуру треугольной решётки заданного шага, выполняется с помощью разных конс­труктивных устройств, носящих общее название дистанционизаторов твэлов. Это могут быть ленточные дистанционирующие решётки, дистанционирующие трубчатые вытеснители, дистанционирующие пружины или даже дистанционирующие проволоки, служащие для удержания твэлов на требуемом отстоянии друг от друга и предотвращения взаимных касаний твэлов и касаний пери­ферийными твэлами в ТВС стенок кожуховой трубы, и в то же время не ме­шающими твэлам свободно удлиняться с повышением их температуры или за счёт необратимых изменений длины вследствие радиационных воздействий.

Структура треугольной решётки является наиболее плотной из объём­ных структур цилиндрических твэлов, позволяющей разместить в заданном объёме наибольшее количество твэлов, а, значит, при заданном количест­ве топливной композиции в активной зоне реактора - создать наибольшую поверхность теплоотдачи от твэлов, а при заданной номинальной мощности энергетического реактора - уместить активную зону в меньших габаритах.

В реакторах типа ВВЭР-440 и ВВЭР-1000 по принципу треугольной решётки разме­щаются не только твэлы в каждой ТВС, но и сами ТВС в активной зоне, и решётка ТВС характеризуется своим значением шага.

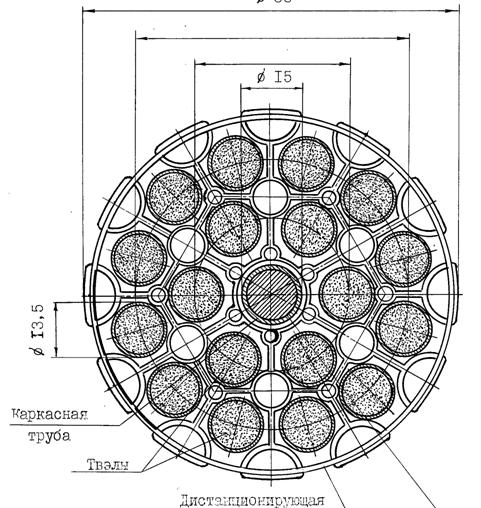

В реакторах РБМК-1000 структура активной зоны строится на несколь­ко иных принципах. 18 цилиндрических твэлов каждой ТВС образуют не ре­гулярную структуру постоянного шага, а равномерно размещаются на двух концентрических окружностях разного диаметра (с центром на оси симмет­рии ТВС). ТВС в реакторе РБМК бескожуховые, но в ином смысле, чем в ВВЭР-1000: в РБМК роль кожухов ТВС выполняют цир­кониевые трубы технологических каналов, вставленные в вертикальные от­верстия в графитовой кладке активной зоны. В этих трубах и размещаются бескожуховые тепловыделяющие кассеты вместе с дистанционирующими элементами и элементами крепления. Поперечное сечение ТВС реактора РБМК-1000 представлено на рис.4.3.

решётка Вытеснитель
