Дискретно-непрерывная математика (стр. 15 )

Подставив сюда выражения векторов иХN и iХТ из топологи­ческих уравнений, получим уравнение для безреактивных компо­нентов:

или в краткой записи

Матрицы W0, Q1 и Q2 определяются полученными выше выра­жениями и могут быть найдены преобразованием компонентной мат­рицы V для х-дуг с помощью субматриц матрицы сечений. Вектор алгебраических переменных x0, вектор переменных состояния х и задающий вектор v выражаются следующим образом:

Уравнения переменных состояния можно сформулировать на ос­нове соотношений, следующих из топологических уравнений:

Объединяя эти соотношения в одно матричное уравнение и вводя векторы q и ψ, выражающиеся через заряды для емкостей и потокосцепления индуктивностей

находим:

или

Решив уравнение

относительно вектора х0 и подставив его значение

в дифференциальное уравнение, получим:

Вектор х0 можно исключить с помощью алгоритма Гаусса— Жордана над блочной матрицей Λ (по столбцам матрицы W0):

Вектор х= (q, ψ)' выражается через заряд q и потокосцепление ψ, которые, в свою очередь, являются функциями напряжений на емкостях и токах в индуктивностях:

Алгоритм формирования уравнений переменных состояния имеет свои особенности для линейных и нелинейных систем, которые рас­сматриваются ниже.

4.7. Линейные системы

Для линейных систем qC=CuC и ψ L = LiL, где С и L — квадратные матрицы, элементами которых являются емкости и индуктивности реактивных двухполюсников. Матрицы С и L (при отсутствии индуктивных связей) диагональны, а если имеются индуктивно связанные двухполюсники, то L не диагональна, но симметрична. Переменные q и ψ можно выразить следующим образом:

Из топологических уравнений следуют соотношения

на основании которых выразим векторы иС и iL:

Подставляя эти выражения в формулы для q и ψ , получаем:

на основании чего можно записать

Приравняв производную этого выражения полученному ранее соотношению, находим:

откуда получаем уравнения переменных состояния линейной систе­мы в виде

где

Вместо обращения матрицы Wх можно применить алгоритм Гаусса—Жордана по ее столбцам над блочной матрицей Λх:

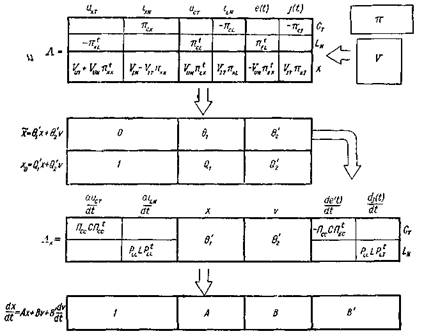

Общая процедура формирования уравнений переменных состоя­ния линейных систем иллюстрируется на рис. 4.4.

Рис. 4.4. Процедура формирования уравнений переменных состояния линейных систем.

Появление производной вектора v в уравнении переменных состояния обусловлено особыми контурами и сечениями с задающими источниками. Если такие источники в особых контурах отсутствуют, то πEC=0 и πLJ=0, следовательно, Θ3=0

При отсутствии особых контуров вообще все дифференциальные переменные независимы и входят в векторы иСТ и iLN, а матрицы πCC и πLL исчезают. Тогда ПCC =1 и РLL=1, вследствие чего матрица Wx имеет квазидиагональную структуру:

а при отсутствии индуктивных связей Wx—диагональная матриц, элементами которой являются параметры реактивных двухполюс­ников. В таких случаях умножение на обратную матрицу W-1x соответствует делению каждого уравнения переменных состояния на соответствующий диагональный элемент матрицы Wx

Рассмотрим в качестве примера электрическую схему рис. 4.5, a.

Рис. 4.5. Электрическая схема с идеальным трансформатором (а) и ее граф (б).

В соответствии с выбранным фундаментальным дере­вом графа (рис. 4.5, б) запишем матрицу сечений для хорд:

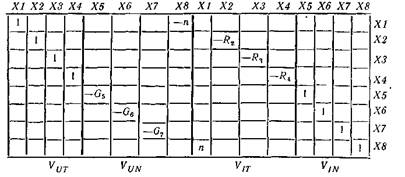

Компонентная матрица для х-дуг в неявной форме имеет вид:

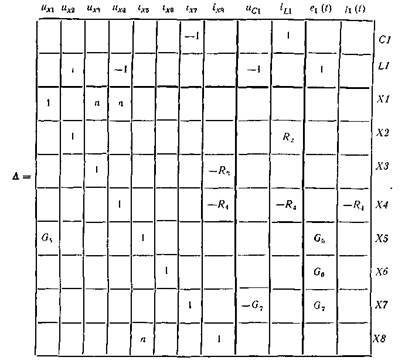

Преобразовав этy матрицу в соответствии с субматрицами матрицы сечений, запишем блочную матрицу Λ:

Пусть параметры компонентов схемы имеют следующие нормативные значения: R2 = R3 =R4=1; G5 = G6 = G7 =0, 5; n = 2; C1=C2=0,05;

L1 = 0,2. Подставив эти значения в матрицу Λ и применив процедуру исключения по столбцам субматрицы W, получим:

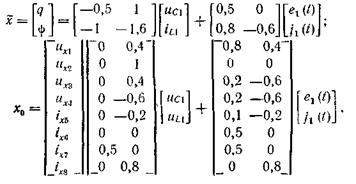

Отсюда имеем уравнения для векторов и х0:

В соответствии с заданными значениями емкостей и индуктивностей сформируем матрицы:

Полученные матрицы имеют первый порядок, так как схема характеризуется только двумя переменными состояния — напряжением на емкости иС1 и током в индуктивности iL1. Матрица

отсутствует, поскольку нет особых сечений с источниками тока. Матрица Λх имеет вид:

Разделив первую строку на 0,1, а вторую на 0,2, получим слева единичную матрицу, и, следовательно, уравнения переменных со­стояния имеют вид:

4.8. Нелинейные системы

Изложенный алгоритм формирования уравнений переменных состояния легко обобщается на нелиней­ные системы. При формировании фундаментального дерева из дуг безреактивных компонентов выделяются дуги нелинейных двухполюсников, причем управляемые током дуги помещаются в дерево (после е-дуг и С-дуг), а управляемые напряжением — в дополнение (перед L-дугами и

j-дугами). Тогда матрица сечений запишется в виде:

где индекс H относится к нелинейным безреактивным дугам, а в рамку заключена субматрица матрицы сечений для безреактивных дуг.

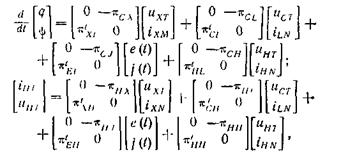

Из топологических уравнений, определяемых этой матрицей, следует соотношений:

или в краткой записи

где векторы х0, x и v определены, как и ранее; хН и уН — векторы переменных, связанных с нелинейными безреактивными компонен­тами:

Вектор х0 можно исключить из этих выражений на основе уравнения для переменных безреактивных линейных компонентов

которое отличается от линейного (4.6) только наличием в правой части слагаемого Q3хН,где:

Для исключения вектора х0 удобно, как и ранее, применить алгоритм Гаусса—Жордана (но теперь блочная матрица Λ имеет более общин вид):

Таким образом, приходим к уравнениям:

Если нелинейными являются только безреактивные компоненты, то первое уравнение таким же способом, как и линейное, может быть приведено к нормальной форме, но теперь оно содержит член с вектором хН переменных нелинейных компонентов. Уравне­ние переменных состояния совместно с нелинейным алгебраическим уравнением образует систему
