Применимость
Может применяться для всех установок ППНМ с выбросами загрязняющих веществ в атмосферный воздух.
Справочная литература
[34, и , 2001 г.]
7.4.3.4 Выбор методов борьбы с загрязнениями атмосферного воздуха в виде запахов/ЛОС «на конце трубы»
Описание
При выборе методов борьбы с загрязнениями атмосферного воздуха в виде запахов первой стадией является анализ скорости потока, температуры, влажности и концентраций твердых частиц и загрязняющих веществ содержащих неприятный запах. Запахи часто возникают по причине выбросов ЛОС, в этом случае применяемый метод борьбы с загрязнениями должен учитывать риск токсичности и воспламеняемости. Обобщенные критерии выбора методов борьбы с загрязнениями в виде запахов/ЛОС приведены в Таблице 7.32, где они показаны в матричной схеме напротив родовых типов имеющегося оборудования. Таблица 7.32 является руководством и не содержит всех подробных сведений о преимуществах и ограничениях отдельных методов. Каждое свойство неприятных выбросов было разделено на два или три диапазона. В данном примере скорость потока разделена на два диапазона, т. е. выше и ниже 10000 м3/ч. Каждой ячейке в матричной схеме назначено значение между 0 и 3, при этом величина 3 представляет оптимальное рабочее состояние.
Для каждого из методов борьбы с загрязнениями подсчитан соответствующий диапазон свойств неприятных выбросов. Это делает возможной простую систему ранжирования, в которой методы с наивысшими баллами учитываются впоследствии. Обычно от трех до пяти методов борьбы с загрязнениями переходят к следующей стадии в процедуре выбора.
Таблица 7.32 - Обобщенные критерии выбора методов борьбы с загрязнениями атмосферного воздуха в виде запахов/ЛОС
Очистка | Скорость потока (м3/ч) | Темпе-ратура (°С) | Относи-тельн. влажность (%) | Твер-дые части-цы (мг/Нм3) | Концентрация загрязняющего вещества (мг/Нм3) | Бал-лы | ||||||
<10000 | >10000 | <50 | >50 | <75 | >75 | 0 | <20 | >20 | <500 | >500 | ||
Физическая | 1 | 2 | 1 | 2 | 2 | 1 | 1 | 1 | 2 | 1 | 0 | |
Абсорбция - вода | 1 | 1 | 2 | 1 | 2 | 1 | 1 | 1 | 3 | 1 | 0 | |
Абсорбция - химическ. | 2 | 2 | 2 | 1 | 2 | 1 | 2 | 1 | 1 | 2 | 1 | |
Адсорбция | 3 | 1 | 3 | 0 | 2 | 0 | 3 | 0 | 0 | 2 | 1 | |
Биологическая | 3* | 2* | 3 | 0 | 2 | 2 | 3 | 1 | 0 | 3 | 0 | |
Термическое окисление | 3 | 1 | 1 | 3 | 2 | 1 | 3 | 2 | 1 | 3 | 3 | |
Каталитическое окисление | 3 | 2 | 1 | 3 | 2 | 1 | 3 | 0 | 0 | 3 | 3 | |
Плазменная | 2 | 3 | 3 | 1 - 2 | 3 | 2 | 3 | 3 | 1 - 2 | 3 | 2 | |
Подсчет баллов | Описание | |||||||||||
0 | Эта очистка не подходит или маловероятно, что она окажется эффективной, поэтому не считается частью процедуры выбора. | |||||||||||
1 | Стоит рассмотреть, но маловероятно, что она является наилучшим выбором. | |||||||||||
2 | Метод борьбы с загрязнениями хорошо подходит для этого состояния. | |||||||||||
3 | Представляет наилучшее рабочее состояние для данной системы очистки. | |||||||||||
* | Зависит от площади поверхности. |
Эффективность или требуемые эксплуатационные характеристики рассматриваются далее. Это можно оценить с использованием профессиональных указаний и информации от изготовителей средств борьбы с загрязнениями.
Следующим этапом процедуры выбора является оценка осуществимости. Здесь учитываются капитальные и операционные затраты, необходимая площадь и было ли средство борьбы с загрязнениями проверено для применения в аналогичном процессе.

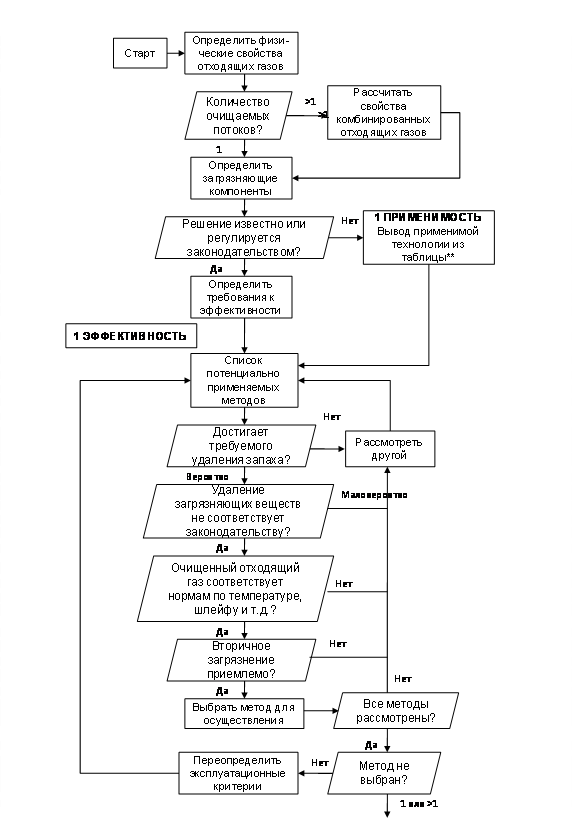

Рисунок 7.23 показывает технологическую карту, обобщающую процесс выбора метода борьбы с загрязнениями атмосферного воздуха в виде запахов/ЛОС «на конце трубы».
Рисунок 7.23 - Технологическая карта выбора метода борьбы с загрязнениями атмосферного воздуха в виде запахов (** см. Таблицу 7.32).
Экологические эффекты от внедрения метода
Сокращение неприятных выбросов загрязняющих веществ в атмосферный воздух.
Применимость
Может применяться для всех установок ППНМ.
Движущая сила внедрения
Сокращение неприятных выбросов загрязняющих веществ в атмосферный воздух.
Справочная литература
[34, и , 2001 г.]
7.4.3.5 Методы динамического отделения
Основой для отделения и удаления частиц в динамических сепараторах являются силы поля, пропорциональные массе частиц. Следовательно, гравитационные сепараторы, отклоняющие или инерционные сепараторы и центробежные сепараторы, такие как циклоны, мультициклоны, и поворотные поточные пылеуловители, все являются динамическими сепараторами. В основном, они используются для отделения только крупных частиц (> 10 мкм) или в качестве начального этапа перед удалением мелкой пыли другими средствами.
7.4.3.5.1 Сепараторы
Описание:
Поток отходящего газа проходит в камеру, где пыль, аэрозольные частицы и/или капельки отделяются от газа под воздействием гравитации/механической инерции. Это воздействие усиливается снижением скорости воздуха конструктивными средствами, например, перегородками, ламелями или металлической сеткой.
Конструкция должна обеспечивать хорошее равномерное распределение скорости внутри резервуара. Преобладающие потоки оказывают отрицательное воздействие на эффективность. Использование внутренних заграждений в инерционном сепараторе делает возможной эксплуатацию при более высоких скоростях, что дает снижение объема сепаратора по сравнению с осадительной камерой. Недостаток - увеличение перепада давления. Более подробная информация имеется в документе «Очистка сточных вод и отходящих газов, справочный документ НДТМ» [217, ЕС, 2003 г.].
Экологические эффекты от внедрения метода
Сокращение выбросов загрязняющих веществ в атмосферный воздух. Потенциальное повторное использование присутствующих в воздухе материалов.
Воздействие на различные среды
Потребление энергии
Эксплуатационные данные
Сепараторы характеризуются наличием простой и жесткой конструкции, небольшой занимаемой площадью и высокой эксплуатационной надежностью.
Отклоняющие или инерционные сепараторы делают возможным эффективное удаление пыли. Благодаря своей инерции более крупные частицы не могут следовать за постоянно отклоняющейся струей газа и они отделяются. При соответствующей конструкции можно достичь скорости отделения 50 % для частиц крупнее 100 мкм.
Применимость
Сепараторы подходят для использования там, где:
- есть высокий уровень пыли в неочищенном газе;
- нет жестких требований к удалению мелких частиц;
- есть потребность в предварительном отделении и/или защите и разгрузке нагнетательных систем;
- давление является высоким, например, обеспыливание при высоком давлении;
- температура является высокой, например, обеспыливание при высокой температуре.
Экономические показатели
Малозатратный метод.
Справочная литература
[65, Германия, 2002 г.]
7.4.3.5.2 Циклоны
Описание:
Циклоны используют инерцию для удаления частиц из потока газа, используя центробежные силы, обычно в пределах конической камеры. Они функционируют посредством создания двойного вихря внутри корпуса циклона. Поступающий газ нагнетается круговым движением к низу циклона возле внутренней поверхности трубы циклона. На дне газ вращается и двигается вверх по спирали через центр трубы и наружу через верх циклона. Частицы в газовом потоке прижимаются к стенкам циклона центробежной силой вращающегося газа, но они противопоставлены тянущему усилию текучей среды газа, проходящего через циклон и выходящего из него. Крупные частицы попадают на стенку циклона и собираются в донной воронке, а мелкие частицы покидают циклон с выходящим газом. Более подробная информация имеется в документе «Очистка сточных вод и отходящих газов, справочный документ » [217, ЕС, 2003 г.].
Экологические эффекты от внедрения метода
Сокращение выбросов загрязняющих веществ в атмосферный воздух. Потенциальное повторное использование присутствующих в воздухе материалов.
Воздействие на различные среды
Потребление энергии.
Эксплуатационные данные
Циклоны характеризуются наличием простой и жесткой конструкции, небольшой занимаемой площадью и высокой эксплуатационной надежностью.
Результаты отделения у циклонов лучше, чем у сепараторов (см. Раздел 7.4.3.5.1). Таблица 7.31. показывает эксплуатационные данные циклона по сравнению с другими методами отделения. Рисунок 7.24 показывает принцип работы циклона.
|
