Аритмии сердца (стр. 14 )

Рис. 17. Регистрация ЧПЭКГ (схема)

ЧПЭКГ может быть однополюсной (монополярной) (рис. 18 Л) и двух­полюсной (биполярной) (рис. 18 Б, В). В первом случае пищеводный электрод соединяют с одним из ка­белей для регистрации грудного от­ведения, а переключатель отведений электрокардиографа устанавливают в соответствующее положение (однопо­люсная ЭКГ—VE). Во втором случае проксимальный полюс пищеводного электрода соединяют с кабелем элек­трокардиографа для правой руки, дистальныи полюс пищеводного элек­трода — с кабелем электрокардиогра­фа для левой руки, кабели от левой п правой ноги соединяют с соответст­вующими электродами. Переключа­тель отведений устанавливают на стандартное отведение. Обычно би­полярную ЧПЭКГ (BE) записывают через частотный фильтр, устраняю­щий помехи и влияние дыхательных волн. Одновременно с ЧПЭКГ регис­трируют одно или несколько стан­дартных отведений ЭКГ и, при необ­ходимости, — эндокардиалъпые элек­трограммы (ЭГ) (скорость движения бумаги — 5Э—100 мм/с).

3. И. Янушкевичус и соавт. (1984) при регистрации однополюсной ЧПЭКГ на «Мингографе-81» у здоро­вых людей получили наибольшую ам­плитуду положительной фазы зубца Р в пределах 6,5—7 мм, отрицатель­ной фазы этого зубца — в пределах 1,7—3,2 мм. Интервал Р—R(Q) ко­роче в пищеводном отведении, чем на ЭКГ, записанных с поверхности тела; желудочковый комплекс имеет вид QrS либо Qr, qR; зубец Т отрицатель­ный. Начало пищеводного зубца Р запаздывает на 20—40 мс по отноше­нию к эндокардиальной волне Л, за­регистрированной в средней части правого предсердия. В двухполюсной ЧПЭКГ амплитуда желудочг;ового комплекса резко уменьшена, соог но­шение амплитуд Р и QRS составляет 5:1, что позволяет различать зубцы Р, погруженные в комплексы QRS; антсроградные зубцы Р имеют на­правление вверх, ретроградные зуб­цы Р — вниз [Янушкевичус 3. И. и Др., 1984]

ЭЛЕКТРО­ФИЗИОЛОГИЧЕСКИЕ МЕТОДЫ ИССЛЕДОВАНИЯ СЕРДЦА

Электрофизиологические исследо­вания (ЭФИ) получили широкое рас­пространение в кардиологической практике за последние 15 лет. Наря­ду с инвааивиыми (внутрисердечны-\ш, эндокардиальпыми) ЭФИ широ­ко применяют чреспищеводное ЭФИ, которое более доступно и менее об­ременительно для больного. Однако объем и возможности внутрисер-дечного ЭФИ шире, чем чреспищевод-пого. Уникальными элементами эп

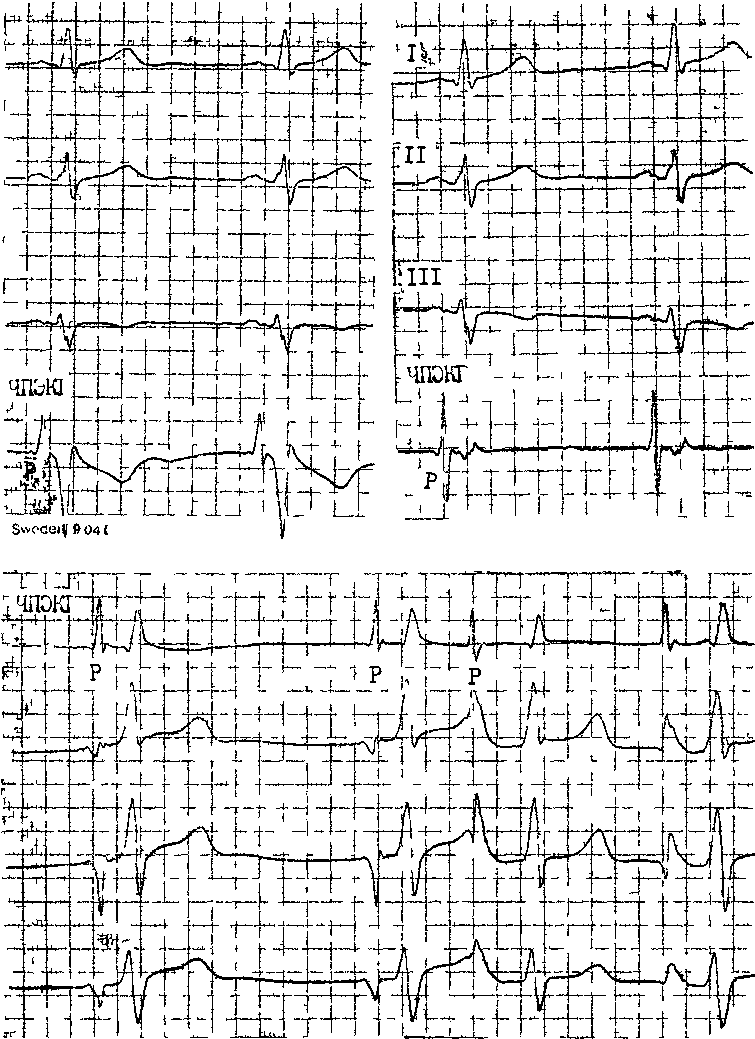

Рис 18 Решстрацпя ЧПЭКГ

А — однополюсная ЧПЭКГ, запись (без фильтра) t проксимального контакта пищеводного электрода через грудной электрод электрокардиографа

Б — двухполюсная ЧПЭКГ запись через уни­версальный усилитель, 2 контакта пищеводного электрода через усилитель присоединены к электрокардиографу «Мингограф»,

В — двухполюсная ЧПЭКГ, 2 контакта пищеводного элек трода присоединены к красному и желтому проводам электрокардиографа, сверху запись в отв I ниже в отв II [II V, докардиального ЭФИ являются: а) регистрация ЭПГ; б) измерения ско­рости антеро (АВ)- и ретроградного (ВА) проведения импульсов, а также продолжительности рефракторных периодов некоторых отделов сердца; в) эндо - и эпикардиальное картогра­фирование (mapping) с записью боль­шого числа предсердных и желудоч­ковых ЭГ. Важнейшую часть ЭФИ — программированную (программируе­мую) электрическую стимуляцию различных отделов сердца и их час­тую или нарастающую по частоте стимуляцию можно проводить как внутрисердечпым, так и чреспище-водным методом.

Впервые ЭГ правого предсердия и правого желудочка записали у чело­века J. Lenegre, P. Maurice (1945). ЭГ коронарного синуса удалось за­регистрировать в 1950 г. Н. Levine и W. Goodale, ЭГ в левой половине упоминали, В. Scherlag и соавт. (1950). Конец 60-х годов рассматри­вают как переломный в развитии ЭФИ в кардиологии. Как мы уже упоминали, В. Schelrag и соавт. (1969) разработали метод регистра­ции ЭПГ у больных, что позволило судить о скорости движения импуль­са в отдельных отрезках АВ прово­дящей системы. В нашей стране под­робный анализ клинического значе­ния Гис-электрографйй был пред­ставлен уже через 6 лет [Кушаков-ский М. С., 1975а, б]. Первое сообще­ние о записи ЭПГ сделали Ю. Руге-нюс, С. Корабликов, Р. Хает (1976). Еще одна веха, завершившая форми­рование методического комплекса ЭФИ, — создание метода программи­рованной диагностической эндокар-диальной стимуляции [Durrer D. et al., 1967; Coumel P. et al., 1967; Wel-lens H., 1978]. Разновидность этого метода — неинвазивная чреспище-водная программированная или на­растающая по частоте стимуляция сердца получила распространение в 70—80-х годах [ и др., 1981, 1983; , 1981, 1983, 1987; и др., 1983; 1983—1988; и др., 1983, 1985; 1984, 1986; и др., 1984, 1988; , 1984; , 1984; , 1985; , 1985; и др., 1985, 1986; , 1988; Stopczyk M. et al., 1972; Bruneto J. et al., 1979].

Электрофизиологические диагно­стические исследования обычно про­водят не раньше, чем через 48 ч (5 периодов полувыведения) после отмены противоаритмических препа­ратов, а в случае приема больным кордарона — не раньше, чем через 10 сут.

Внутрисердечные ЭФИ. Запись эн-докардиальных ЭГ. Большинство кли­ницистов придерживаются разрабо­танных М. Scheinmann, F. Morady (1983) критериев для отбора боль­ных к инвазивному ЭФИ (табл. 1).

Методика введения электродов. Внутрисердечное ЭФИ осуществляют в рентгенооперационной, в условиях тщательной асептики. Для доступа к правым полостям сердца используют периферические вены: одну или две бедренные вены, а при необходимо­сти — подключичные или локтевые вены. В подключичную вену (пред­почтительнее правую) обычно вво­дят непосредственно через просвет иглы электрод-катетер, наружный диаметр которого меньше 1,5 мм (ти­па ПАМС-1, 2, 3 или ЭПВП-1 и др.). Чрескожную пункцию бедренной ве­ны, введение электродов-катетеров с наружным диаметром 2,5 мм про­водят по методике Сельдингера. Ве­ну пунктируют иглой со стилетом, из иглы вытягивают стилет и вводят в нее металлическую струну; затем удаляют иглу и узким скальпелем рассекают кожу по ходу струны (5— 6 мм), чтобы облегчить вход в по­лость вены «вводного устройства для электродов». Применяют, в частнос­ти, вводные устройства типа desilots-Hoffman, состоящие из металличес­кой струны, расширителя и пласти­ковой трубки. На металлическую струну надевают расширитель вмес­те с трубкой и продвигают их по струне в полость вены. После этого вытягивают из вены металлическую струну и расширитель. Трубка оста­ется в вене, перед введением элект­рода-катетера трубку необходимо промыть гепарином. Контроль за продвижением электрода и за его по­ложением в сердце осуществляют с помощью рентгеноскопии, а также путем регистрации внутриполостной ЭГ [ и др., 1986].

Таблица 1  Клинические показания к инвазивному (зндокардиалыюму) ЭФИ

Нарушение                                        Показание к ЭФИ

ЭФИ всегда полезно:

тахикардия с широкими комплексами QRS

устойчивые ЖТ; оста­новка сердца вне боль­ничных условий

поджелудочковые тахи­кардии

Разграничение ЖТ и наджелудочковой тахикардии с аберрантными QRS *

Электрофармакологическое тестирование * Оценка лечения кардиостимулятором * Оценка автоматического имплантировапного дефиб-риллятора * Оценка результатов электрохирургического лечения *

WPW и фибрилляция предсердий

Оценка противотахикардического пейсмекера *

Оценка результатов электрохирургического лечения

* Указание на то, что ЭФИ включает метод программированной электрической стимуляции.

Для процедуры используют элект­роды-катетеры отечественного произ­водства типов ПЭДМ-2, 4, 6, 9 (про­вод-электрод диагностический многоконтактный; цифры указывают число контактов-полюсов) либо типов USGI (США). Количество электродов-кате­теров, вводимых в полости сердца, за­висит от программы намечаемого ЭФИ. Трехполюсный либо 6—9-по-люсный электрод-катетер (1 см — межнолюсное расстояние) вводят че­рез правую бедренную вену и уста­навливают в отверстии трехстворча­того клапана поперек его медиальной створки, что позволяет записать 3 эле­мента ЭПГ (нижний отдел правого предсердия — LRA, Н-потенциал и V-возбуждение желудочков). Через то же отверстии к правой бедренной вонс вводят второй, четырохполюс-ный, электрод-катетер и помещают его в высоком боковом отделе прапо-го предсердия, вблизи СА узла. Два верхних полюса используют для электрической стимуляции предсер­дия, два нижних полюса — для бипо­лярной регистрации ЭГ высокого от­дела правого предсердия (HRA). Ес­ли есть необходимость, то третий электрод-катетер проводят через пра­вую подключичную вену в правое предсердие и затем проникают в устье коронарного синуса. Регистрируя проксимальную и дистальыую ЭГ ко­ронарного синуса, получают пред­ставление об электрической активно­сти левого предсердия. Легче удается проникнуть в коронарный синус с помощью электрода-катетера, имею­щего загнутый конец («J»). Прямая запись ЭГ левого предсердия возмож­на у больных с открытым овальным отверстием либо с дефектом меж-предсердной перегородки; ее осуще­ствляют и путем прокола межпред-сердной перегородки. Наконец, чет­вертый, четырехполюсный, электрод-катетер через одну из бедренных вен проводят в полость правого желудоч­ка для регистрации ЭГ и стимуляции (рис. 19). При использовании 6— 9-полюсных электродов-катетеров их число может быть уменьшено до 2-3.
